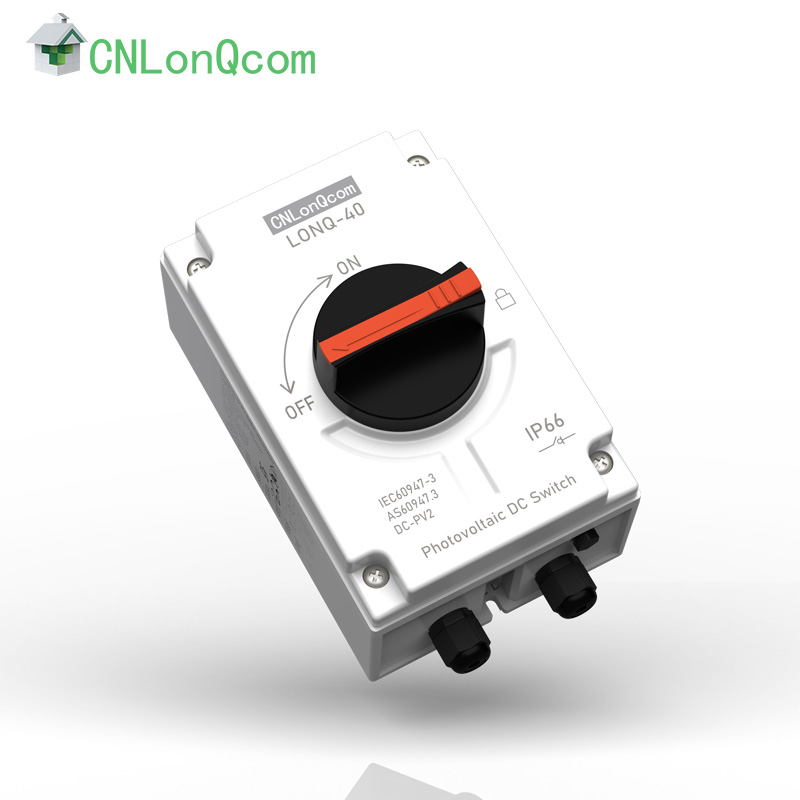

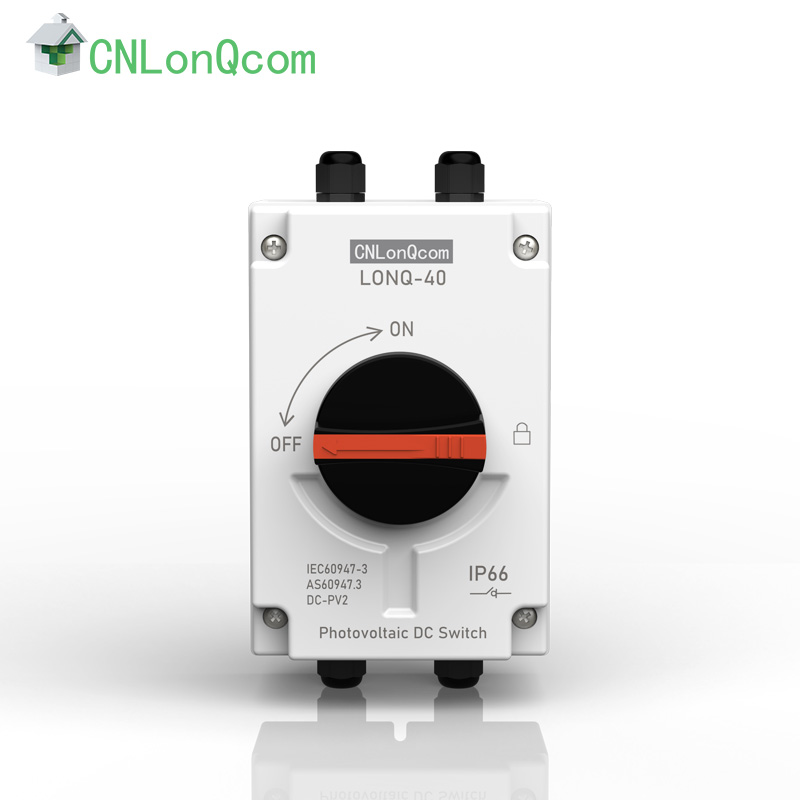

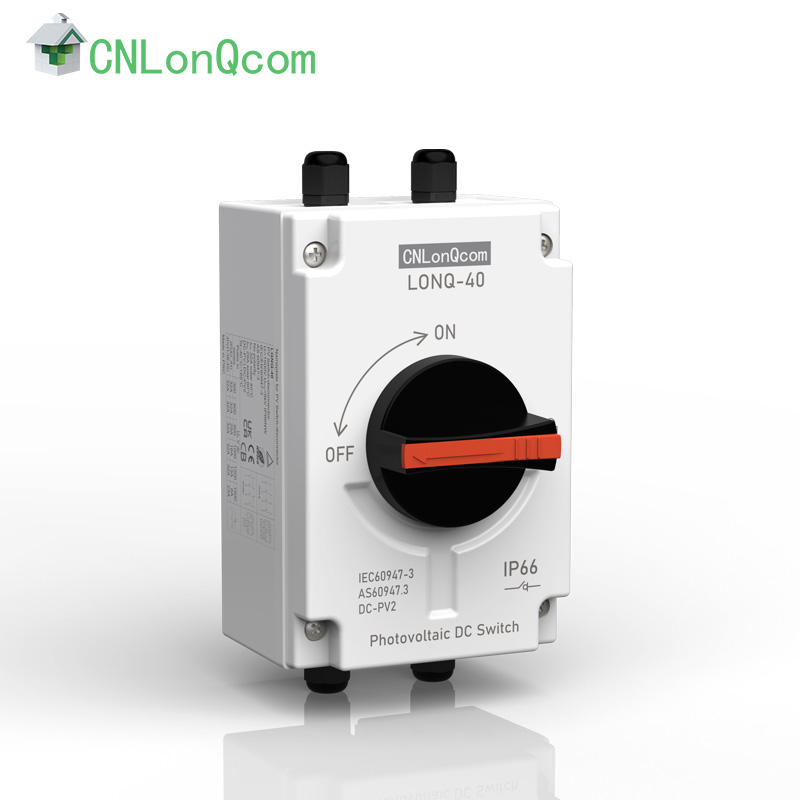

● Ang CNLonQcom ay isangtagagawadalubhasa sa paggawa ngPV Switch-disconnector 1500V 32A na may M12, na idinisenyo para sa tirahan o komersyal na mga photovoltaic system mula 1kW hanggang 20kW. Ang mga switch na ito ay inilaan para sa pag-install sa pagitan ng mga solar panel at charge controller, solar panel at inverters, o sa pagitan ng mga solar panel mismo.
● Nagtatampok ng mga pre-wired na PV Switch-disconnector na may mga solar connector, nagbibigay-daan ang aming mga produkto para sa mas mabilis at mas ligtas na pag-install. Gamit ang kakayahang idiskonekta ang mga load hanggang 8 beses ang rate na kasalukuyang, ang mga ito ay isang mainam na pagpipilian para sa anumang okasyon na nangangailangan ng electrical isolation tulad ng pagkukumpuni, pagpapanatili, inspeksyon, at pag-install.

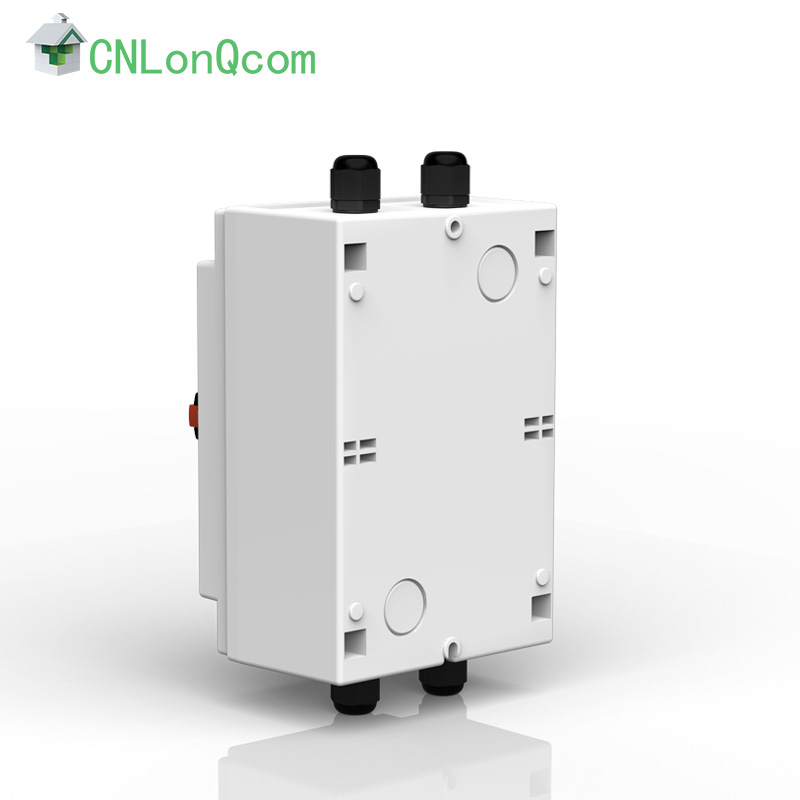

● Bukod dito, ang aming mga PV Switch-Disconnectors hanggang 1500V 32A ay may kasamangIP66 hindi tinatagusan ng tubigcase, na nagbibigay ng pambihirang antas ng proteksyon, na ginawa mula sa mga de-kalidad na plastic na materyales, lumalaban sa UV, at nag-aalok ng mga opsyon para sa 2-4 na poste na angkop para sa mga distribution box. Compact sa disenyo at angkop para sa panlabas na paggamit, pinoprotektahan nila ang iyong mga switch ng isolator mula sa ulan, alikabok, at iba pang elemento ng panahon.

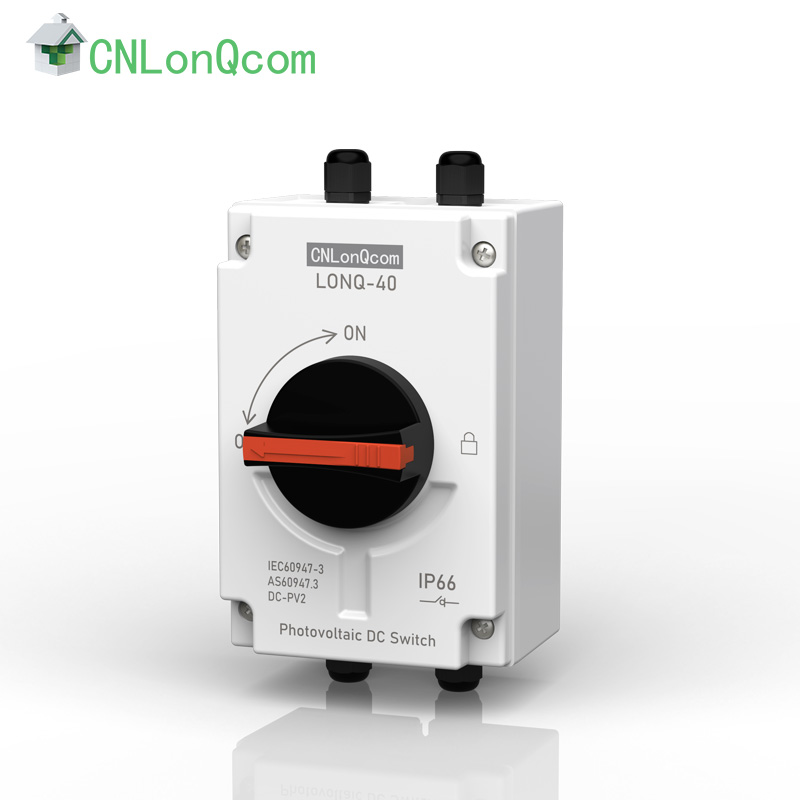

● Ang pagiging tugma ng aming mga PV Switch-disconnector na may mga solar connector ay ginagawang angkop para sa mga solar power system sa mga RV, barko, at off-grid/on-grid solar system, na partikular na idinisenyo para sa mga solar system sa bahay at komersyal na solar system. Nag-aalok ito ng komprehensibong proteksyon na may independyente at nakapaloob na isolator switch at isang padlock na nagsisigurong ito ay nananatiling naka-lock sa OFF na posisyon at tamper-proof.
Talahanayan ng Parameter ng Produkto
Pangunahing Parameter |
yunit |
LONQ-40 |
Na-rate na boltahe ng pagkakabukod |
Ui |
V
|
1500
|
Na-rate na thermal kasalukuyang |
Ith |
A
|
32
|
Ang na-rate na impulse ay lumalaban sa boltahe |
Ump |
V
|
8000
|
Na-rate ang kapasidad ng paggawa ng short-circuit |
lcw |
A
|
1000
|
Pinakamataas na mga cross section ng cable (kabilang ang jumper) |
|
|
Solid o pamantayan |
mm2 |
2.5-6 |
Nababaluktot |
mm2 |
2.5-6 |
Flexible (+ multicore cable end) |
mm2 |
2.5-6 |
Torque |
|
|
Tightening torque terminal screws M4. |
Nm |
1.2-1.8 |
Pag-tightening torque shell mounting screws |
Nm |
1.5-2.0 |
Pag-tightening ng torque knob screw |
Nm |
0.5-0.7 |
I-on o off ang Torque |
Nm |
0.9-1.3 |
Ang mga wiring Torque sa Base |
Nm |
1.1-1.4 |
Pangkalahatang mga parameter |
|
|
Mga posisyon ng knob |
|
NAKA-OFF nang 9 oras ,NAKA-ON sa 12 oras |
Buhay na mekanikal |
|
10000
|
Bilang ng mga DC pole |
|
2 o 4 |
Temperatura ng operasyon |
|
-40 hanggang +85 |
Temperatura ng imbakan |
|
-40 hanggang +85 |
Degree ng polusyon |
℃
|
2
|
Kategorya ng overvoltage |
℃
|
III |
IP rating ng shafte at mounting nul |
|
IP66 |
SCHEMATIC DIAGRAM
DIM ENSIONAL DRAWING(MM)
DETALYE NG PRODUKTO
WIRING DIAGRAM
High Craftsmanship AT Mataas na Pamantayan
-40℃~+85℃ hanay ng temperatura sa paligid
Sumusunod ang Pagsubok sa AS 60947.3:2018,EN IEC 60947-3:2021,Kategorya ng Paggamit: DC-PV2 |
poste |
Bilang ng Strings |
Numero ng Bahagi |
600V |
800V |
1000V |
1200V |
1500V |
PV2 |
PV2 |
PV2 |
PV2 |
PV2 |
|
|
|
32A |
32A |
25A |
13A |
6A |
2
|
1
|
LONQ-40-2 |
32A |
32A |
25A |
13A |
6A |
4
|
1
|
LONQ-40-4 |
32A |
32A |
32A |
32A |
23A |
4
|
1
|
LONQ-40-4S |
32A |
32A |
32A |
32A |
23A |
4
|
1
|
LONQ-40-4B |
32A |
32A |
32A |
32A |
23A |
4
|
1
|
LQNQ-40-4T |
Paglipat ng Configuration
Uri
|
PEDSC100R/120R |
Mga Contact Wiring graph |
Pagpapalit ng halimbawa |
2-Pole |
2
|
|
|
4-Pole |
4
|
|
|
4-Pole na may Input at Output sa itaas |
4T |
|
|
4-Pole na may lnput at Output sa ibaba |
4B |
|
|
4-Pole na may lnput sa itaas Output ibaba |
4S |
|
|
FAQ
Q1: Anong mga tuntunin sa pagbabayad ang tinatanggap ng pabrika ng CNLonQcom?
A1: Tumatanggap kami ng mga credit card, Western Union transfer, PayPal, o bank transfer.
Q2: Maaari bang i-customize ang PV Switch-disconnector hanggang 1500V 32A sa CNLonQcom?
A2: Ang CNLonQcom ay isang propesyonal na tagagawa sa China, na dalubhasa sa paggawa ng PV Switch-disconnector hanggang sa 1500V 32A. Tinatanggap namin ang mga kahilingan ng OEM at ODM at makakapagbigay kami ng iba't ibang mga customized na solusyon upang matugunan ang iyong mga partikular na pangangailangan.
Q3: Gaano katagal bago maghatid ang pabrika pagkatapos mag-order ang mamimili?
A3: Ang ikot ng produksyon para sa paghahatid ay tinutukoy batay sa tiyak na dami ng mga produktong inorder, sa pangkalahatan ay mula 15 hanggang 30 araw.
Q4: Paano ang kontrol sa kalidad sa pabrika?
A4: Kami ay isang factory-direct supplier, at lahat ng mga produkto ay sumasailalim sa 100% inspeksyon bago ipadala upang matiyak na natutugunan ang mataas na kalidad na mga pamantayan.
