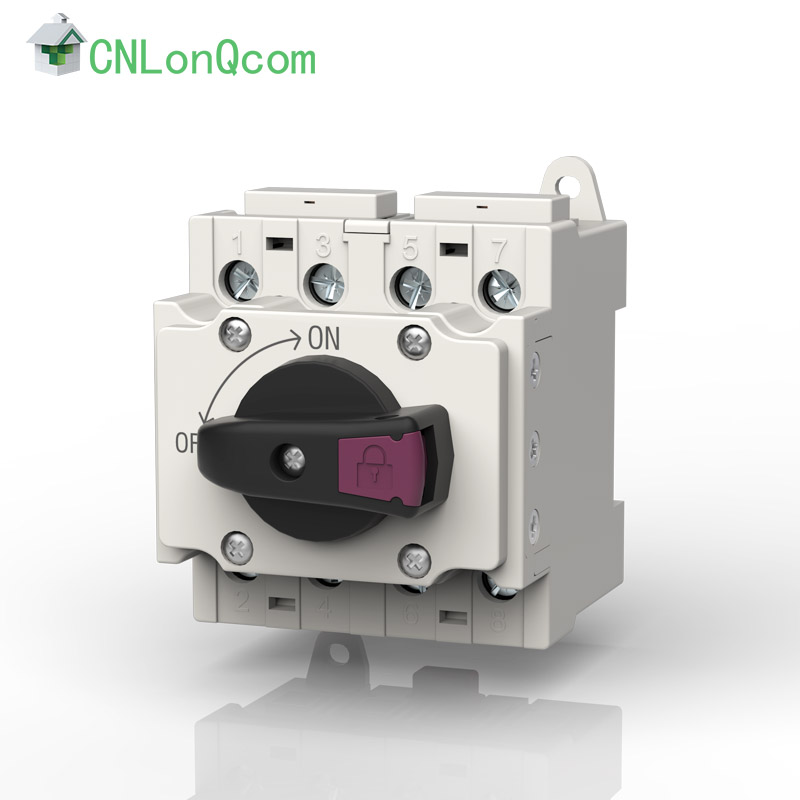

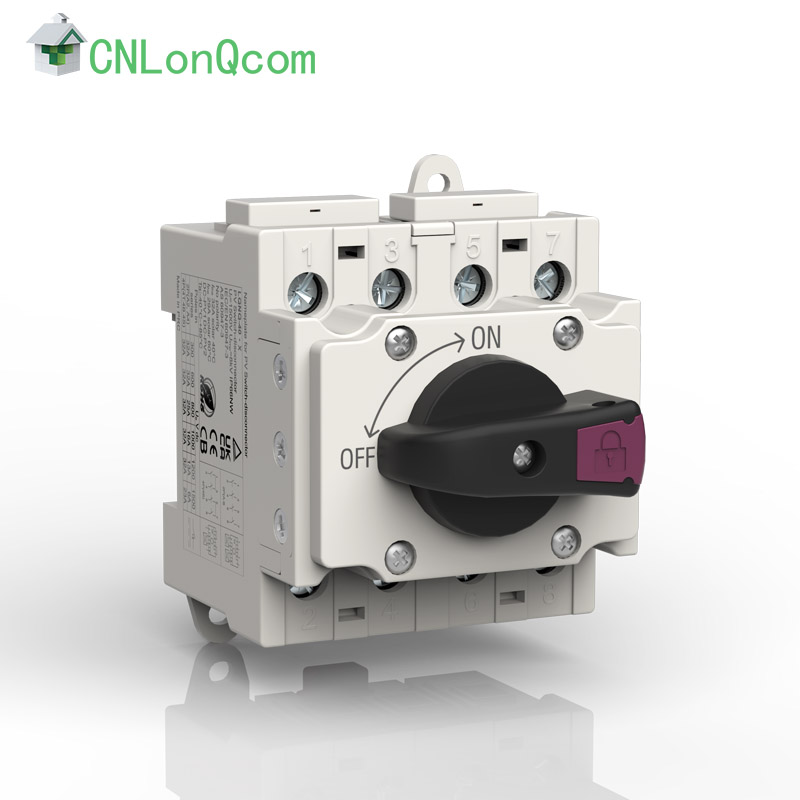

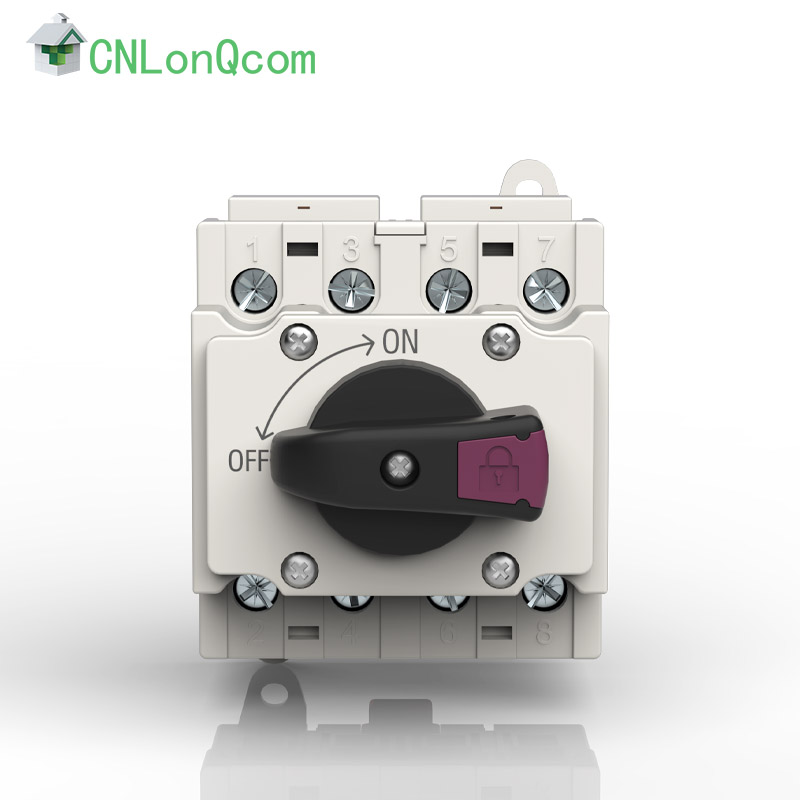

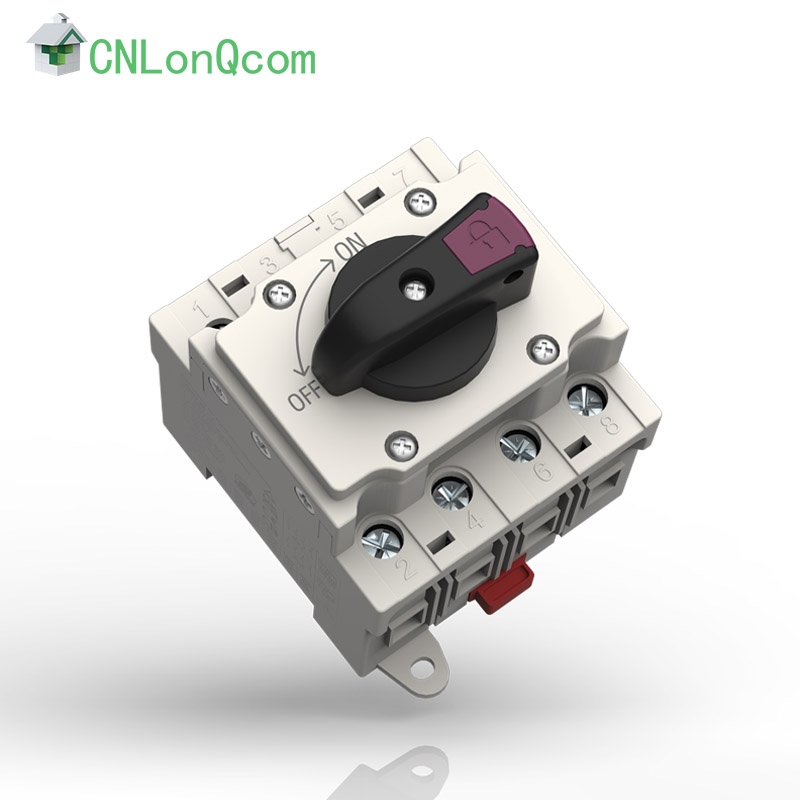

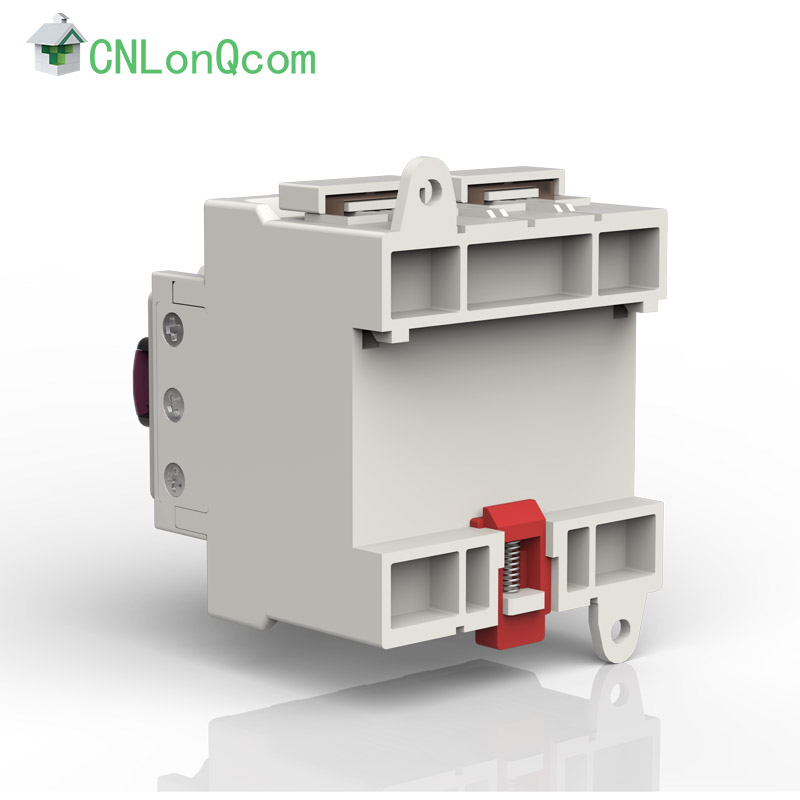

PV Switch-disconnector power distribution module

Ang CNLonQcom ay isang propesyonal na tagagawa at supplier ng PV Switch-disconnector power distribution module para sa photovoltaic power distribution system.

Modelo:LONQ-40.X

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Ang CNLonQcom ay isangtagagawadalubhasa sa paggawa ngPV Switch-disconnector power distribution module, na idinisenyo para sa tirahan o komersyal na mga photovoltaic system mula 1kW hanggang 20kW. Ang mga switch na ito ay inilaan para sa pag-install sa pagitan ng mga solar panel at charge controller, solar panel at inverters, o sa pagitan ng mga solar panel mismo.

● Nagtatampok ng mga pre-wired na PV Switch-disconnector na may mga solar connector, nagbibigay-daan ang aming mga produkto para sa mas mabilis at mas ligtas na pag-install. Gamit ang kakayahang idiskonekta ang mga load hanggang 8 beses ang rate na kasalukuyang, ang mga ito ay isang mainam na pagpipilian para sa anumang okasyon na nangangailangan ng electrical isolation tulad ng pagkukumpuni, pagpapanatili, inspeksyon, at pag-install.

● Bukod dito, ang aming mga PV Switch-Disconnectors hanggang 1500V 32A ay may kasamangIP66 hindi tinatagusan ng tubigcase, na nagbibigay ng pambihirang antas ng proteksyon, na ginawa mula sa mga de-kalidad na plastic na materyales, lumalaban sa UV, at nag-aalok ng mga opsyon para sa 2-4 na poste na angkop para sa mga distribution box. Compact sa disenyo at angkop para sa panlabas na paggamit, pinoprotektahan nila ang iyong mga switch ng isolator mula sa ulan, alikabok, at iba pang elemento ng panahon.

● Ang pagiging tugma ng aming mga PV Switch-disconnectors na may mga solar connector ay ginagawang angkop para sa mga solar power system sa mga RV, barko, at off-grid/on-grid solar system, na partikular na idinisenyo para sa mga solar system sa bahay at komersyal na solar system. Nag-aalok ito ng komprehensibong proteksyon na may independyente at nakapaloob na isolator switch at isang padlock na nagsisigurong ito ay nananatiling naka-lock sa OFF na posisyon at tamper-proof.

Talahanayan ng Parameter ng Produkto

Pangunahing Parameter		yunit	LONQ-40
Na-rate na boltahe ng pagkakabukod	Ui	V	1500
Na-rate na thermal kasalukuyang	Ith	A	32
Ang na-rate na impulse ay lumalaban sa boltahe	Ump	V	8000
Na-rate ang kapasidad ng paggawa ng short-circuit	lcw	A	1000
Pinakamataas na mga cross section ng cable (kabilang ang jumper)
Solid o pamantayan		mm2	2.5-6
Nababaluktot		mm2	2.5-6
Flexible (+ multicore cable end)		mm2	2.5-6
Torque
Tightening torque terminal screws M4.		Nm	1.2-1.8
Pag-tightening torque shell mounting screws		Nm	1.5-2.0
Pag-tightening ng torque knob screw		Nm	0.5-0.7
I-on o off ang Torque		Nm	0.9-1.3
Ang mga wiring Torque sa Base		Nm	1.1-1.4
Pangkalahatang mga parameter
Mga posisyon ng knob			NAKA-OFF nang 9 oras ，NAKA-ON sa 12 oras
Buhay na mekanikal			10000
Bilang ng mga DC pole			2 o 4
Temperatura ng operasyon			-40 hanggang +85
Temperatura ng imbakan			-40 hanggang +85
Degree ng polusyon		℃	2
Kategorya ng overvoltage		℃	III
IP rating ng shafte at mounting nul			IP66

SCHEMATIC DIAGRAM

DETALYE NG PRODUKTO

WIRING DIAGRAM

High Craftsmanship AT Mataas na Pamantayan

Maliit na Dami

Flame Retardant Material

lp66

Maikli ang Flying Fox

Kumpleto Mga accessories

-40℃~+85℃ hanay ng temperatura sa paligid

Di-polar na disenyo

Sumusunod ang Pagsubok sa AS 60947.3:2018,EN IEC 60947-3:2021，Kategorya ng Paggamit： DC-PV2					poste	Bilang ng Strings	Numero ng Bahagi
600V	800V	1000V	1200V	1500V	poste	Bilang ng Strings	Numero ng Bahagi
PV2	PV2	PV2	PV2	PV2
40	32	25	13	6	2	1	LONQ-40-2
40	32	25	13	6	4	1	LONQ-40-4
40	32	32	32	23	4	1	LONQ-40-4S
40	32	32	32	23	4	1	LONQ-40-4B
40	32	32	32	23	4	1	LQNQ-40-4T

Paglipat ng Configuration

Uri	PEDSC100R/120R	Mga Contact Wiring graph	Pagpapalit ng halimbawa
2-Pole	2
4-Pole	4
4-Pole na may Input at Output sa itaas	4T
4-Pole na may lnput at Output sa ibaba	4B
4-Pole na may lnput sa itaas Output ibaba	4S

FAQ

Q1: Anong mga tuntunin sa pagbabayad ang tinatanggap ng pabrika ng CNLonQcom?
A1: Tumatanggap kami ng mga credit card, Western Union transfer, PayPal, o bank transfer.

Q2: Maaari bang i-customize ang PV Switch-disconnector hanggang 1500V 32A sa CNLonQcom?
A2: Ang CNLonQcom ay isang propesyonal na tagagawa sa China, na dalubhasa sa paggawa ng PV Switch-disconnector hanggang sa 1500V 32A. Tinatanggap namin ang mga kahilingan ng OEM at ODM at makakapagbigay kami ng iba't ibang mga customized na solusyon upang matugunan ang iyong mga partikular na pangangailangan.

Q3: Gaano katagal bago maghatid ang pabrika pagkatapos mag-order ang mamimili?
A3: Ang ikot ng produksyon para sa paghahatid ay tinutukoy batay sa tiyak na dami ng mga produktong inorder, sa pangkalahatan ay mula 15 hanggang 30 araw.

Q4: Paano ang kontrol sa kalidad sa pabrika?
A4: Kami ay isang factory-direct supplier, at lahat ng mga produkto ay sumasailalim sa 100% inspeksyon bago ipadala upang matiyak na natutugunan ang mataas na kalidad na mga pamantayan.
