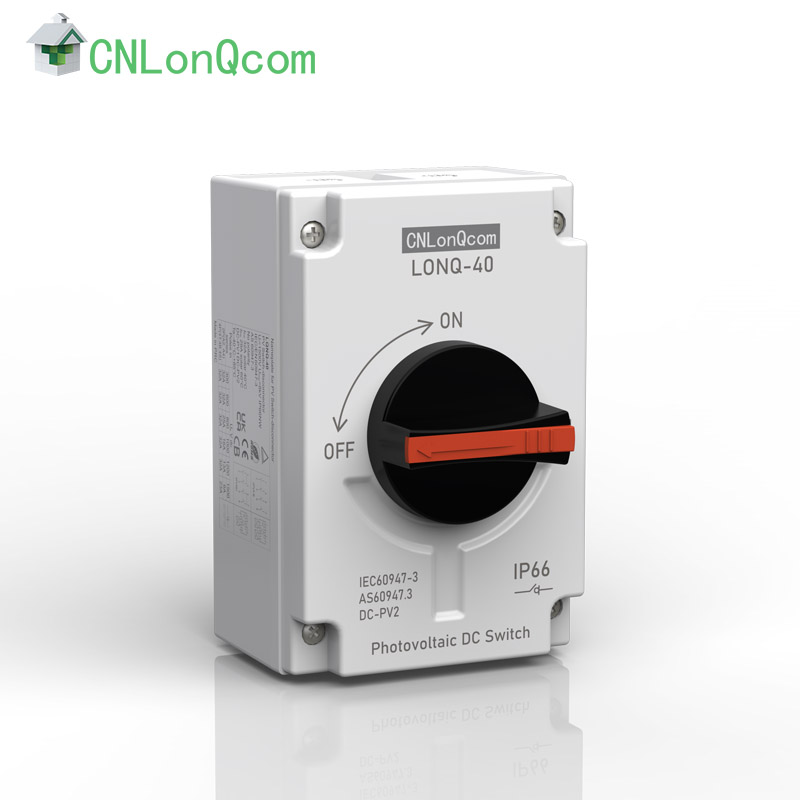

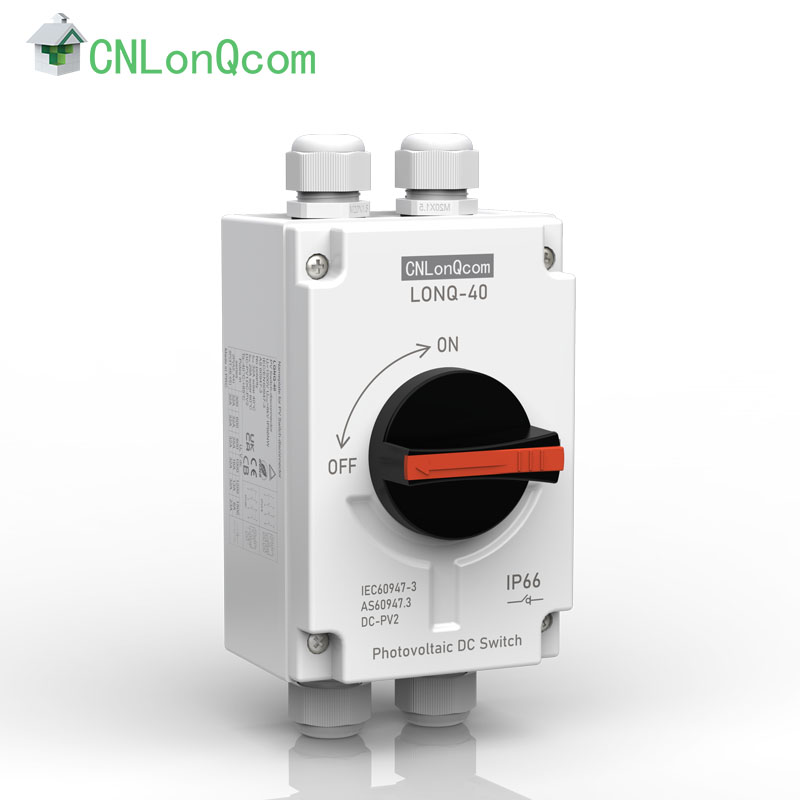

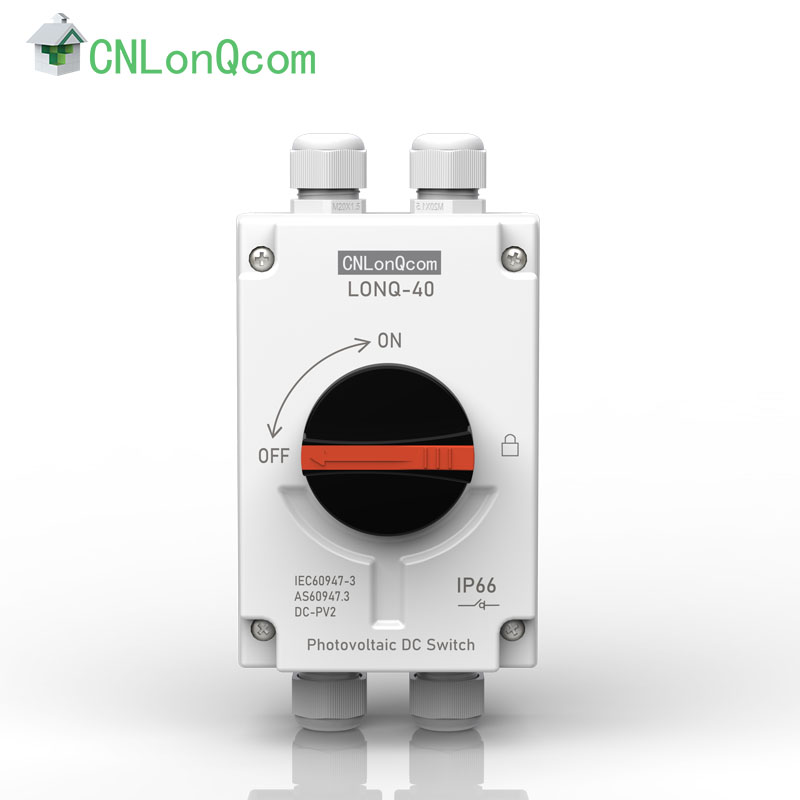

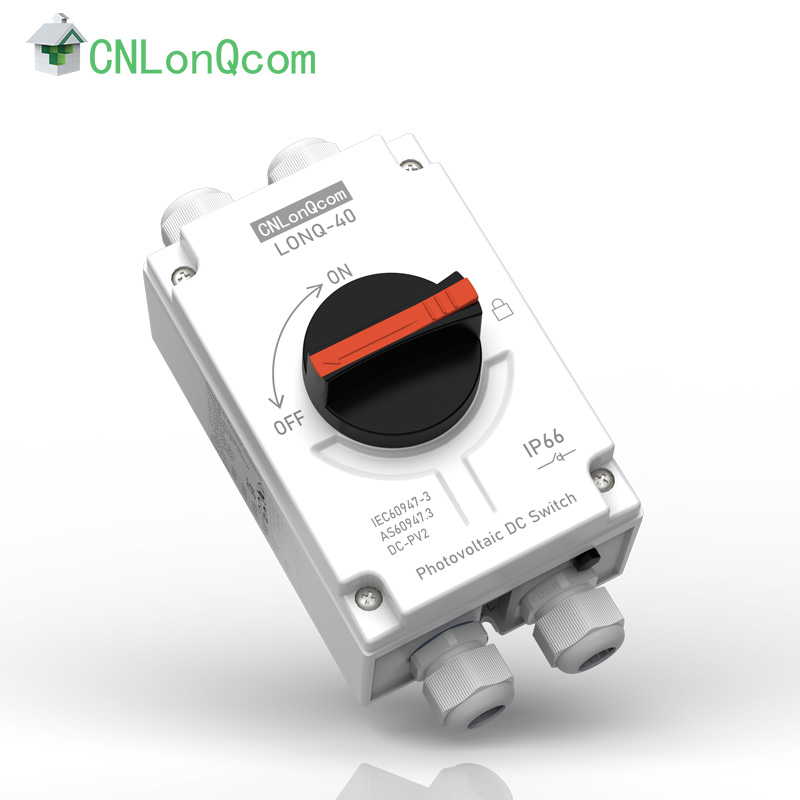

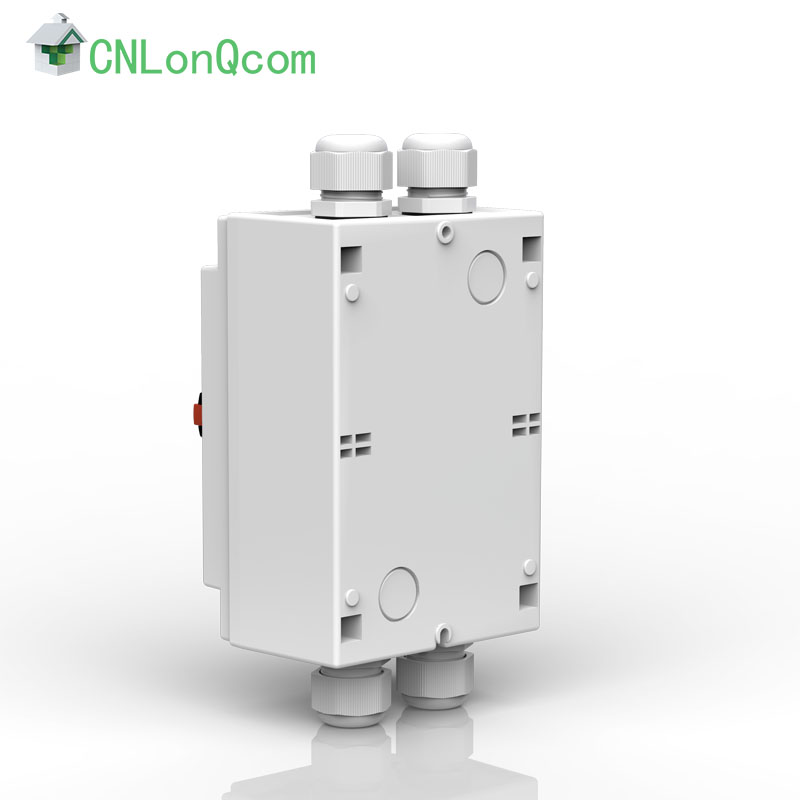

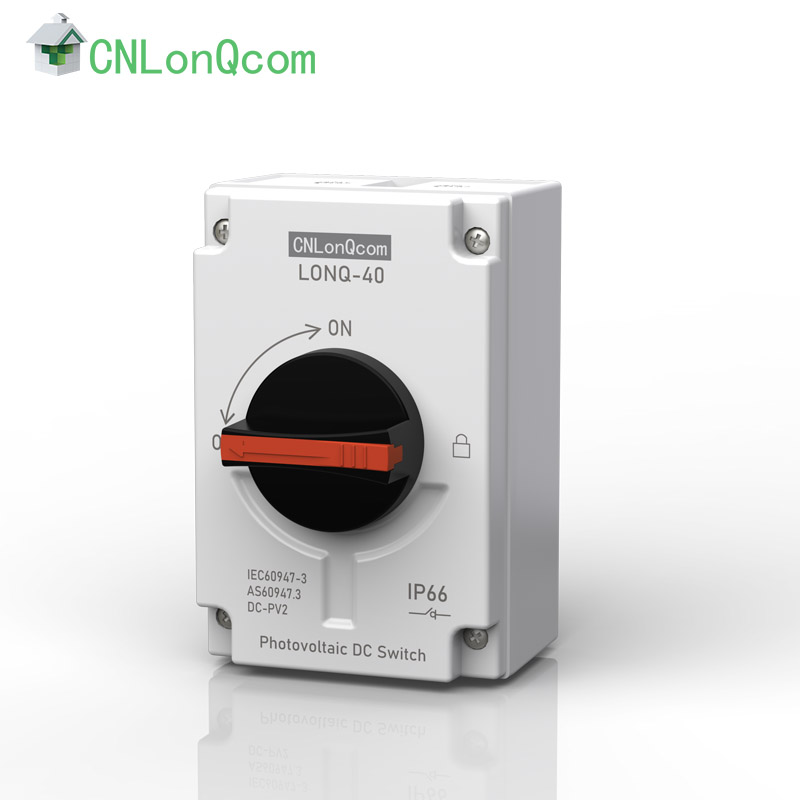

Ang CNLonQcom ay isang propesyonal na tagagawa at supplier ng PV Switch-disconnector 1500V 32A na may M20 na ginagamit sa photovoltaic power distribution system.
Pangunahing Parameter | yunit | LONQ-40 | |
Na-rate na boltahe ng pagkakabukod | Ui | V | 1500 |
Na-rate na thermal kasalukuyang | Ith | A | 32 |
Ang na-rate na impulse ay lumalaban sa boltahe | Ump | V | 8000 |
Na-rate ang kapasidad ng paggawa ng short-circuit | lcw | A | 1000 |
Pinakamataas na mga cross section ng cable (kabilang ang jumper) |
|
|
|
Solid o pamantayan | mm2 | 2.5-6 | |
Nababaluktot | mm2 | 2.5-6 | |
Flexible (+ multicore cable end) | mm2 | 2.5-6 | |
Torque |
|
|
|
Tightening torque terminal screws M4. | Nm | 1.2-1.8 | |
Pag-tightening torque shell mounting screws | Nm | 1.5-2.0 | |
Pag-tightening ng torque knob screw | Nm | 0.5-0.7 | |
I-on o off ang Torque | Nm | 0.9-1.3 | |
Ang mga wiring Torque sa Base | Nm | 1.1-1.4 | |
Pangkalahatang mga parameter |
|
|
|
Mga posisyon ng knob |
|
NAKA-OFF nang 9 oras ,NAKA-ON sa 12 oras | |
Buhay na mekanikal |
|
10000 | |
Bilang ng mga DC pole |
|
2 o 4 | |
Temperatura ng operasyon |
|
-40 hanggang +85 | |
Temperatura ng imbakan |
|
-40 hanggang +85 | |
Degree ng polusyon | ℃ | 2 | |
Kategorya ng overvoltage | ℃ | III | |
IP rating ng shafte at mounting nul |
|
IP66 |
WIRING DIAGRAM
Maliit na Dami
Flame Retardant Material
lp66
Maikli ang Flying Fox
Kumpleto Mga accessories
-40℃~+85℃ hanay ng temperatura sa paligid
Di-polar na disenyo
Sumusunod ang Pagsubok sa AS 60947.3:2018,EN IEC 60947-3:2021,Kategorya ng Paggamit: DC-PV2 | poste | Bilang ng Strings | Numero ng Bahagi | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Uri |
PEDSC100R/120R | Mga Contact Wiring graph | Pagpapalit ng halimbawa |
2-Pole | 2 |
|
|
4-Pole | 4 |
|
|
4-Pole na may Input at Output sa itaas | 4T |
|
|
4-Pole na may lnput at Output sa ibaba | 4B |
|
|
4-Pole na may lnput sa itaas Output ibaba | 4S |
|
|
