PV Disconnect Switch: Ang "Safety Guardian" ng Solar Systems - Isang Kumpletong Gabay

I. Kahulugan at pag -andar ng PV Disconnect switch

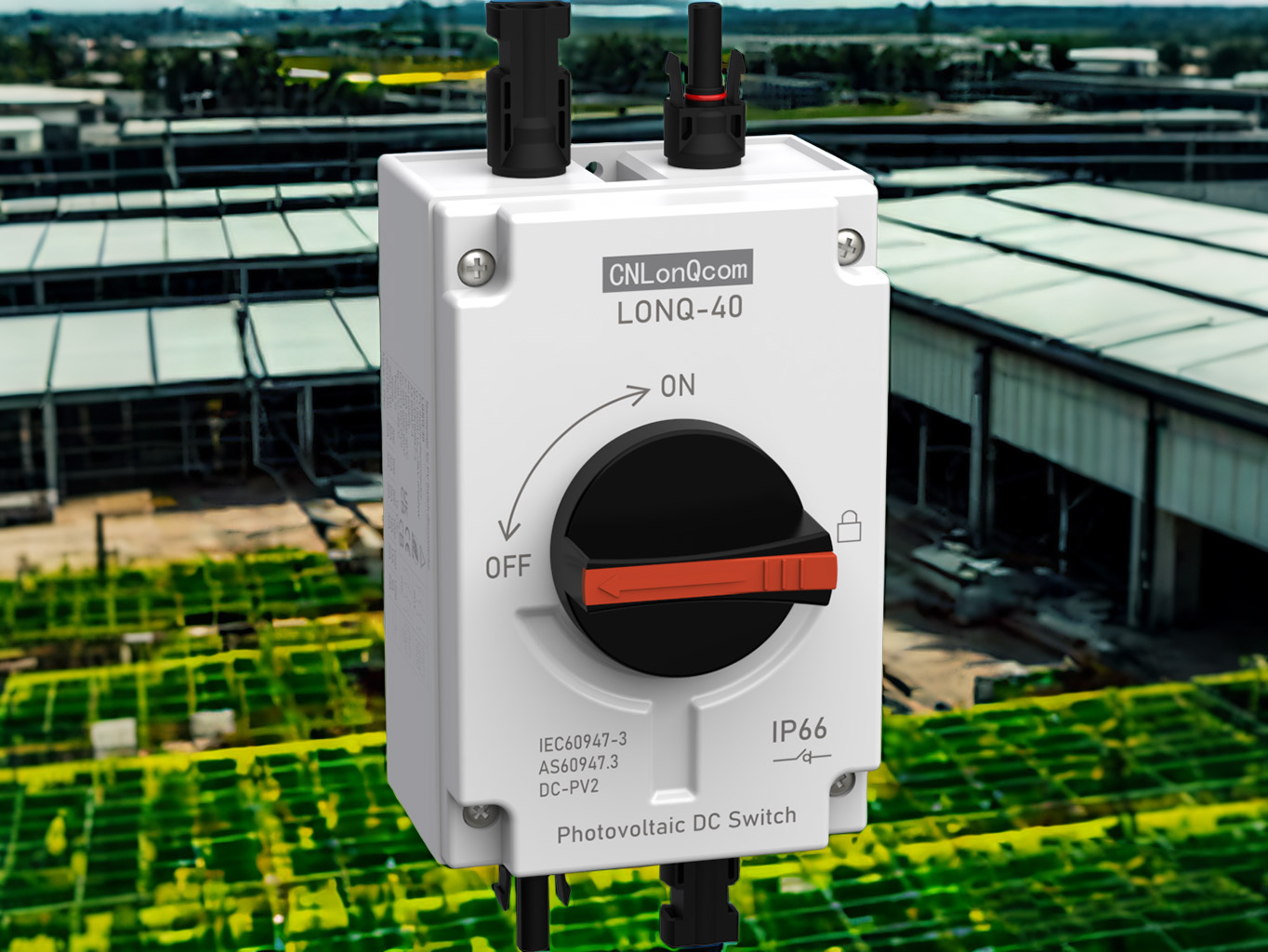

Ang isang switch ng disconnect ng PV ay isang switch ng kaligtasan na partikular na idinisenyo para sa mga circuit ng DC sa mga solar system system.     Naghahain ito ng dalawang pangunahing pag -andar: elektrikal na paghihiwalay at emergency shutdown, na kumikilos bilang "emergency preno" ng isang sistema ng PV upang matiyak ang ganap na kaligtasan sa panahon ng pagpapanatili o pagkakamali.

Pangunahing pag -andar

Pisikal na paghihiwalay: nagbibigay ng isang nakikitang breakpoint upang matiyak na walang kasalukuyang daloy sa panahon ng pagpapanatili.

Overload Protection: Ang ilang mga modelo ay nagsasama ng mga piyus upang maiwasan ang pinsala sa short-circuit.

Seguro ng System: Pinapayagan ang pumipili na pag -disconnect ng mga indibidwal na string nang hindi nakakaapekto sa buong sistema.

Bakit dapat gamitin ng mga solar system ang mga dedikadong switch ng disconnect?

✔ Ang mga karaniwang switch ng AC ay hindi maaasahan na makagambala sa mga arko ng DC (mapanganib!).

✔ sumusunod sa mga pamantayan sa kaligtasan sa internasyonal (hal., NEC 690.17).

✔ Pinipigilan ang baligtad na kasalukuyang mula sa mga nakasisirang sangkap.

Ii.     Ang mga pangunahing tungkulin ng mga switch ng disconnect ng PV

1. Kaligtasan ng Kaligtasan (Pangunahing Layunin)

Kaligtasan sa Pagpapanatili: Nagbibigay ng isang malinaw na pisikal na breakpoint kapag naghahatid ng mga inverters o mga kable.

Emergency Shutdown: Mabilis na pinutol ang mataas na boltahe ng DC sa kaso ng apoy, kidlat, atbp.

Baliktarin ang kasalukuyang proteksyon: Pinipigilan ang mga inverters mula sa kapangyarihan ng pagpapakain pabalik sa mga panel sa gabi.

2. Overload Protection (Pinahusay na Mga Tampok)

Ang pagiging epektibo ng pagpapatupad ng uri ng proteksyon

Ang proteksyon ng short-circuit na built-in na DC fuse ay nakakagambala sa kasalanan ng kasalukuyang (hanggang sa 1000VDC/20KA).

Ang labis na proteksyon ng thermomagnetic na mekanismo ng paglalakbay ay pinipigilan ang sobrang pag -init/apoy.

Ang Arc Fault Protection Fast-Breaking Design (<3ms) ay sumusunod sa mga pamantayan sa kasalanan ng UL1699B ARC.

3. Pamamahala ng System

Kontrol ng String na tiyak: Ang mga malalaking halaman ay maaaring pamahalaan ang mga seksyon (hal., 1 lumipat bawat 10 mga string).

Katayuan ng Katayuan: window ng mekanikal na tagapagpahiwatig (ang ilan ay may mga ilaw ng LED) ay nagpapakita sa/off na estado.

III.     Mga uri at pagpili ng mga switch ng disconnect ng PV

1. Sa pamamagitan ng istraktura

Type ang Mga Tampok ng Mga Aplikasyon

Manu -manong uri ng hawakan ng mekanikal na hawakan + nakikitang breakpoint, mababang gastos.    Residential/Maliit na Komersyal na Sistema.

Ang uri ng pag -load ng break ay maaaring makagambala sa pag -load ng kasalukuyang (nangangailangan ng arko chute).    DEDIUM-scale PV arrays.

Ang uri ng pagsasama-sama ng fuse ay integrated DC fuse, disenyo ng dual-purpose.    Mataas na short-circuit kasalukuyang mga sitwasyon.

2. Sa pamamagitan ng rating ng boltahe

600VDC Class: Pamantayan para sa Residential Systems (China/Europe).

1000VDC Class: Malaking Solar Farms (Kinakailangan ng U.S. NEC).

1500VDC Class: Next-Gen Ultra-High Voltage Systems (mahusay na gastos).

Iv. Paano pumili ng isang PV Disconnect switch?

1. Suriin ang mga sertipikasyon

Hilagang Amerika: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Mga pangunahing mga parameter

Rated boltahe ≥ system max boltahe (20% margin).

Paghiwalay ng kapasidad ≥ Inaasahang short-circuit kasalukuyang.

Rating ng Proteksyon: IP65+ para sa panlabas na paggamit.

V. Mga tip sa pag -install at pagpapanatili

1. Lokasyon ng Pag -install

Mandatory: Sa loob ng 1 metro ng inverter DC input (kinakailangan ng NEC).

Inirerekumenda: Sa output ng kahon ng combiner.

2. Pagpapanatili

Suriin ang pakikipag -ugnay sa oksihenasyon tuwing 6 na buwan.

Pagsubok ng bilis ng pagsira taun -taon.

Suriin ang pagtutol sa grounding bago ang panahon ng bagyo.

Konklusyon: Kaligtasan Una, ang paghihiwalay ay susi!

Kahit na maliit, ang PV Disconnect switch ay ang huling linya ng pagtatanggol para sa personal na kaligtasan.     Sa pagtaas ng 1500V system at matalinong PV, ang mga susunod na gen switch ay umuusbong patungo sa mas mataas na boltahe, mas mabilis na pagsira, at pagsasama ng IoT.
