PV Combiner Box: Ang "Smart Power Manager" ng Solar Systems - Isang komprehensibong gabay

I. Kahulugan at pag -andar ng mga kahon ng PV Combiner

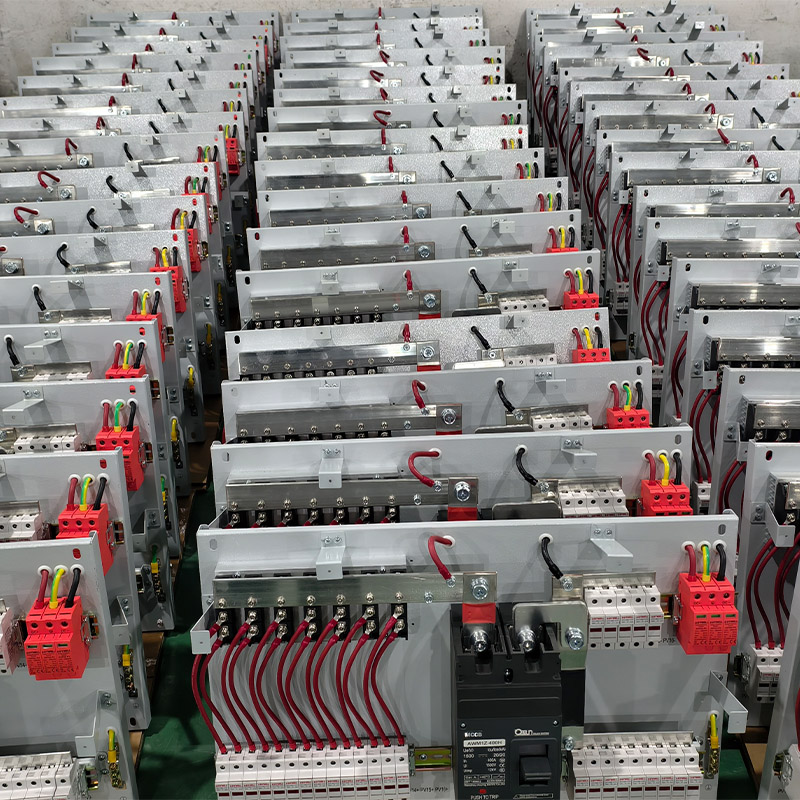

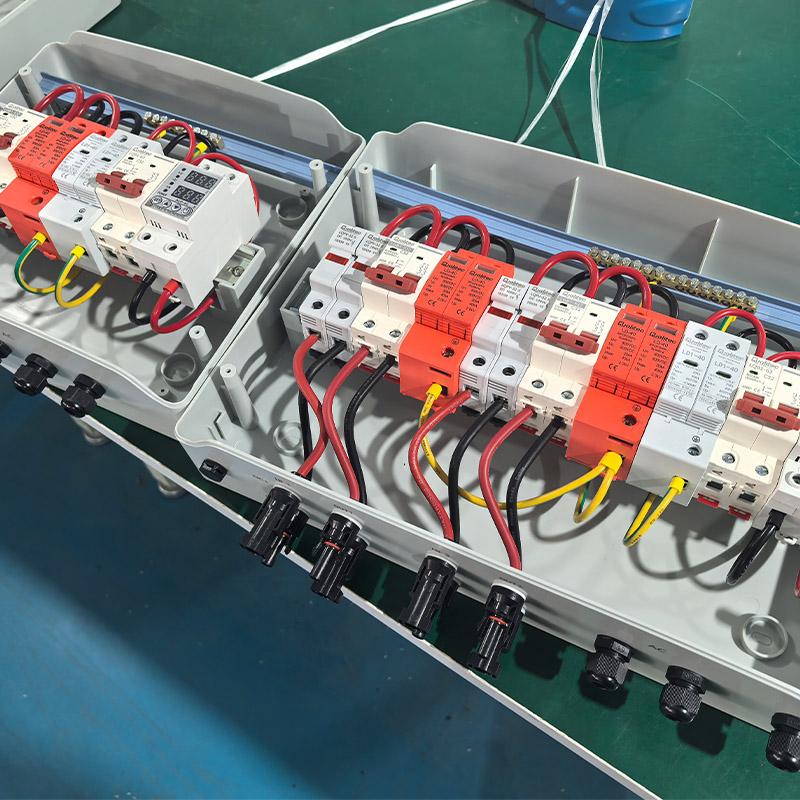

Ang isang kahon ng PV Combiner (Photovoltaic Combiner Box) ay isang kritikal na sangkap na elektrikal sa mga solar system system. Ito ay may pananagutan sa pagkolekta, pagprotekta, at pagsubaybay sa kapangyarihan ng DC na nabuo ng mga string ng PV at ipinadala ito sa inverter. Kumikilos bilang "power dispatch center" ng isang solar power station, tinitiyak nito ang mahusay at ligtas na paghahatid ng kuryente.

Pangunahing pag -andar

Kasalukuyang pagsasama-sama: Parallel na koneksyon ng maraming mga string ng PV (hal., 12-24 na mga string) upang mabawasan ang kalat ng cable at mai-optimize ang istraktura ng system.

Proteksyon ng Circuit: Pinipigilan ang labis na karga, maikling circuit, at reverse currents, tinitiyak ang ligtas na operasyon.

Smart Monitoring: Real-time na pagtuklas ng boltahe, kasalukuyang, at kapangyarihan para sa bawat string, na nagpapagana ng mabilis na diagnosis ng kasalanan.

Bakit kailangan mo ng isang combiner box?

✔ Nagpapabuti ng pagiging maaasahan ng system sa pamamagitan ng pagpigil sa mga pagkabigo ng solong-string mula sa nakakaapekto sa pangkalahatang henerasyon.

✔ Binabawasan ang mga pagkalugi sa linya at nagpapahusay ng kahusayan sa paghahatid.

Nagbibigay ang data ng matalinong operasyon, pagbaba ng pangmatagalang mga gastos sa pagpapanatili.

Ii. Mga pangunahing tungkulin ng mga kahon ng PV Combiner

1. Kasalukuyang pagsasama -sama para sa na -optimize na paghahatid

Ang mga module ng PV ay karaniwang konektado sa mga string, at ang kahon ng combiner ay pinagsama ang maraming mga string upang makabuo ng isang mas mataas na kasalukuyang output.

Halimbawa: Ang isang 10kW solar system ay maaaring binubuo ng 5 mga string (2kW bawat isa), na pinagsama ng combiner box bago magpadala ng kapangyarihan sa inverter.

2. Proteksyon ng Multi-Layered Circuit

Pag -andar ng Tampok ng Proteksyon

Ang DC fuse/circuit breaker ay pinutol ang circuit sa panahon ng labis na karga o maikling circuit upang maiwasan ang mga panganib sa sunog.

Pinipigilan ng pagharang ang diode ng reverse kasalukuyang daloy (hal., Kapag ang isang string ay shaded).

Overvoltage Protection Guards laban sa mga spike ng boltahe na sanhi ng pagbabagu -bago ng kidlat o grid.

3. Smart Monitoring & Maintenance

Nagtatampok ang Advanced Combiner Boxes ng Data Logging, Pagsubaybay:

✅ Kasalukuyang/boltahe bawat string

✅ Kabuuang kapangyarihan ng system at kahusayan

✅ Mga alerto sa kasalanan (hal.

Ang Remote Monitor (4G/Wi-Fi) ay nagbibigay-daan sa mabilis na pag-aayos.

III. Proteksyon ng kidlat sa mga kahon ng PV Combiner

Dahil ang mga sistema ng PV ay nakalantad sa labas, ang proteksyon ng kidlat ay isang kritikal na tampok ng disenyo!

1. Surge Protection Device (SPD)

Pag-andar: sumisipsip ng mga high-boltahe na surge mula sa kidlat o pagbabagu-bago ng grid.

Pag -install: Karaniwang inilalagay sa mga terminal ng input/output ng DC.

2. Proteksyon ng Grounding

Ang enclosure ng metal ay dapat na maayos na saligan upang ligtas na mawala ang mga alon ng kidlat.

Pamantayan: Paglaban sa lupa <4Ω (<1Ω para sa mga malalaking halaman).

3. Disenyo ng paghihiwalay

Ang mga terminal ng paghihiwalay ng kidlat ay pumipigil sa mga pagtaas ng mataas na boltahe mula sa nakakaapekto sa iba pang mga circuit.

⚠ Mahahalagang Tala:

Sa mga lugar na madaling kapitan ng kidlat, pumili ng mga kahon na sertipikado ng TUV/CE na may mataas na rating ng proteksyon (hal., IP65).

Regular na suriin ang mga SPD (palitan ang bawat ~ 2 taon).

Iv. Mga uri ng PV Combiner Boxes & Selection Guide

Ang mga kahon ng combiner ay ikinategorya ng application:

1. Sa pamamagitan ng bilang ng mga input

I -type ang mga tampok ng application

4-8 Input (Maliit) Residential Rooftop PV Simple Structure, Mababang Gastos

12-24 Input (Standard) Komersyal/Katamtamang Mga Halaman ng Smart Monitor, Malakas na Proteksyon ng Kidlat

24+ Input (Malaki) Utility-Scale Solar Farms High Protection (IP67), Remote Control

2. Sa pamamagitan ng pag -andar

Pangunahing: Mga Fuse + Lumipat (Mga Proyekto sa Budget)

Smart: Data Logging, Anti-Reverse, PID Recovery (Premium Commercial Use)

Pagsabog-Proof: Para sa mga mapanganib na kapaligiran (hindi kinakalawang na asero + sertipikasyon)

3. Sa pamamagitan ng pag -mount ng istilo

Wall-mount: pag-save ng espasyo para sa mga rooftop

Floor-Standing: Mas madaling pagpapanatili para sa malalaking halaman

V. Paano pumili ng tamang kahon ng combiner?

1. Itugma ang mga channel ng pag -input

Residential: 4-8 input

Komersyal: 12-24 input

Utility-Scale: 24+ Input (Modular Design)

2. Suriin ang rating ng proteksyon

Panlabas: Minimum na IP65 (alikabok/hindi tinatagusan ng tubig)

Coastal/Industrial: Hindi kinakalawang na asero na pabahay

3. Pauna -unahan ang mga matalinong tampok

Mag -opt para sa mga modelo na may IV curve scan at remote monitoring para sa mas madaling mga diagnostic.

4. Patunayan ang mga sertipikasyon

International: TUV, CE, UL (North America)

Domestic: CQC, sertipikasyon ng "Golden Sun"

Konklusyon: Ang unsung bayani ng mga solar system

Kahit na madalas na hindi napapansin, ang mga kahon ng PV combiner ay kailangang -kailangan para sa mahusay at ligtas na henerasyon ng solar power. Mula sa kasalukuyang pagsasama -sama hanggang sa proteksyon ng kidlat, pinataas nila ang pagganap ng system sa bawat antas.

Mga Tip sa Pagpili:

🔹 Residential PV → 4-8 Input Smart Models (Wi-Fi Monitoring)

🔹 Mga Komersyal na Halaman → 12-24 Input, Mataas na Proteksyon (IP65 + SPD)

🔹 utility-scale → modular, malayuan na pinamamahalaang

I -upgrade ang iyong Solar System Ngayon - Hayaan ang Combiner Box ang iyong "Smart Power Manager"! ☀️
