Mga produkto > Kahon ng Combiner > Plastic DC Combiner Box > PV Combiner Box 3 sa 1 Out DC500V
Mga produkto

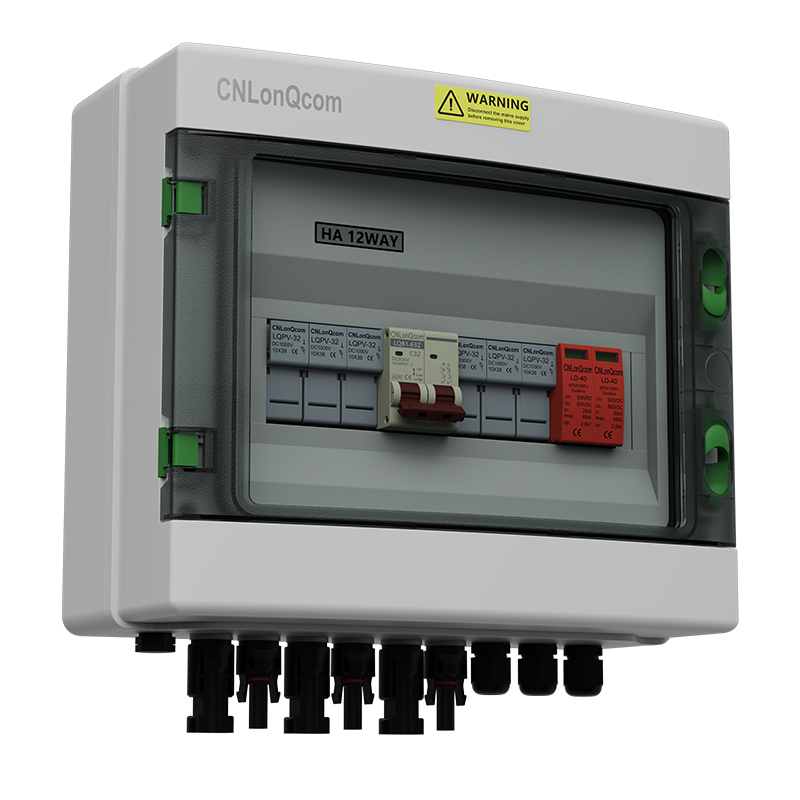

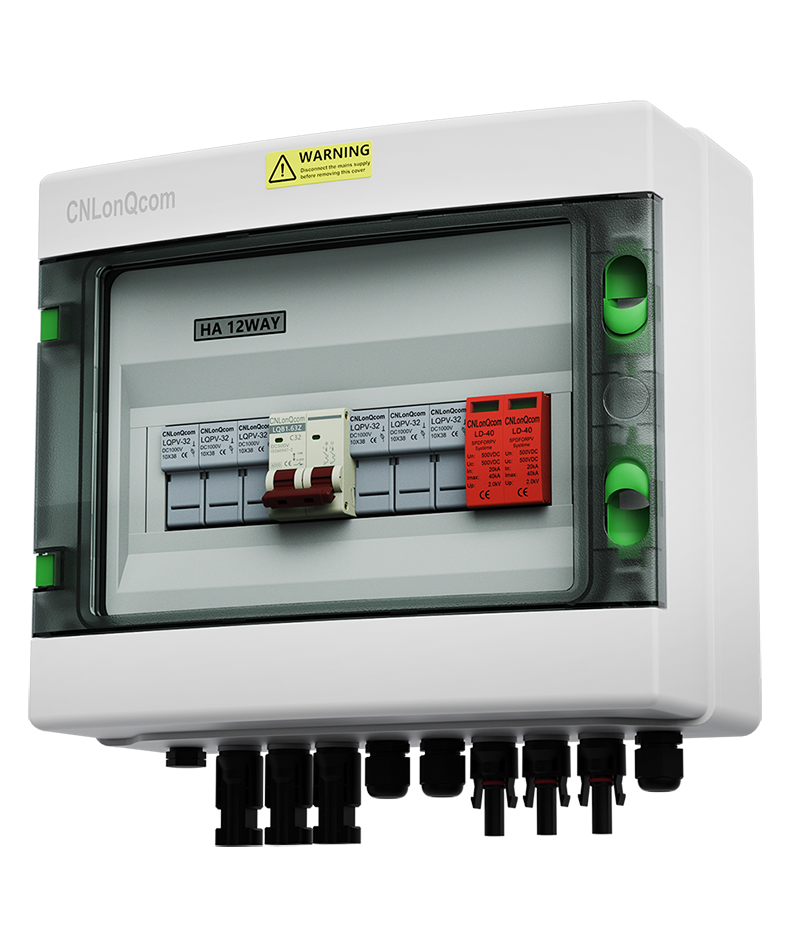

PV Combiner Box 3 sa 1 Out DC500V
CNLONQCOM IP65 PV Combiner Box 3 sa 1 Out DC500V/600V/800V na may Circuit Breaker at Surge Lightning Protection at Fuse Para sa Panlabas na Solar Panel DC Systems, RV, Homes, Boats
● Rated boltahe: DC500V/600V/800V
● Na -rate na kasalukuyang: 6/10/16/20/25/32/40/50/63a
● String: 3in 1out
● Pinakamataas na pag -input ng kasalukuyang bawat string: 6/10/16/20/25/30a
● Pinakamataas na output kasalukuyang bawat string: 6/10/16/20/25/32/40/50/63a
● Konektor: MC-4 o PG
● Pamantayan: IEC60269-6, IEC60947-2, IEC61643-1
● Materyal ng pabahay: PC+abs
● Sertipiko: CE, IP65, ROHS, ISO9001
Modelo:LQX 3/1B.12H DC500V/600V/800V
Magpadala ng Inquiry
Paglalarawan ng Produkto
| Teknikal na data | |||
| Modelo | LQX H3/1B.12 DC500V/600V/800V | ||
| I -type | MCB at SPD at Fuse | ||
| String | 3 sa 2 out | ||
| Na -rate na boltahe ue (v) | DC500/600/800 | ||
| Maximum na input kasalukuyang bawat string (a) | 6/10/15/20/25/30 Opsyonal | ||
| Maximum na output kasalukuyang bawat string (a) | 10/16/20/25/32/40/50/63/80/100/125 Opsyonal | ||
| Kalidad na sertipiko | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| Pamantayan | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Miniature Circuit Breaker (MCB) | Surge Protector (SPD) | ||
| Frame degree na na -rate ng kasalukuyang (a) | 63/125 | Sa (8/20) US (KA) | 20 |
| Na -rate na kasalukuyang sa (a) | 10/16/20/25/32/40/50/63/80/100/125 Opsyonal | IMAX (8/20) US (KA) | 40 |
| Na -rate na boltahe ue (v) | DC500/600V/800V | Na -rate na boltahe ue (v) | DC500/600V/800V |
| Na -rate na boltahe ng pagkakabukod ui (v) | DC1000 | Antas ng Proteksyon ng Boltahe (KV) | 2.0/2.5 |
| Salpok na may boltahe boltahe uimp (kv) | 4 | Mga Poles | 2p |
| Breaking Capacity ICU (KA) | 6 | Materyal sa pabahay | Pa |
| Runbreaking Capacity LCS (LCU) | 75% | Kapal ng chip (mm) | 6 |
| Uri ng curve | C | Fuse | |
| Mga Poles | 2 | Na -rate na kasalukuyang sa (a) | 6/10/15/20/25/30 Opsyonal |
| Mode ng mga kable | Walang polaridad, tuktok sa at ibaba o ibaba sa loob at itaas | Na -rate na boltahe ue (v) | DC1000 |
| Materyal sa pabahay | Pa | Mga Poles | 2p |
| Materyal ng conductor | Tanso | Laki ng Fuse (mm) | 10*38 |
| Mekanikal na Buhay (MaxTimes) | 20000 | Materyal sa pabahay | Pa |
| Buhay na Elektriko (Maxtimes) | 6000 | Kapaligiran | |
| Pre-install na PV cable | Temperatura ng pagpapatakbo | -25 ℃ hanggang +60 ℃ | |
| Diameter ng cable | 4 ~ 25mm | Kahalumigmigan | ≤95% |
| Maximum na boltahe (v) | 1000 ~ 2000 | Taas | 2000m |
| Pinakamataas na kasalukuyang (a) | 10 ~ 200 | Pag -install | Pag -mount ng pader |
| Mga housings | |||
| Materyal | PC+abs | ||
| Antas ng proteksyon | IP65 | ||
| Antas ng proteksyon ng epekto | IK10 | ||
| Input o output connector | Mga konektor ng PG o PV | ||
IP65
-
Proteksyon ng Kidlat
-
Over-boltahe
Labis na kasalukuyang
Maikling circuit
Proteksyon -
IP65 hindi tinatagusan ng tubig
-
Conductor ng tanso
-
Plug-and-play
-
Libreng solusyon sa disenyo

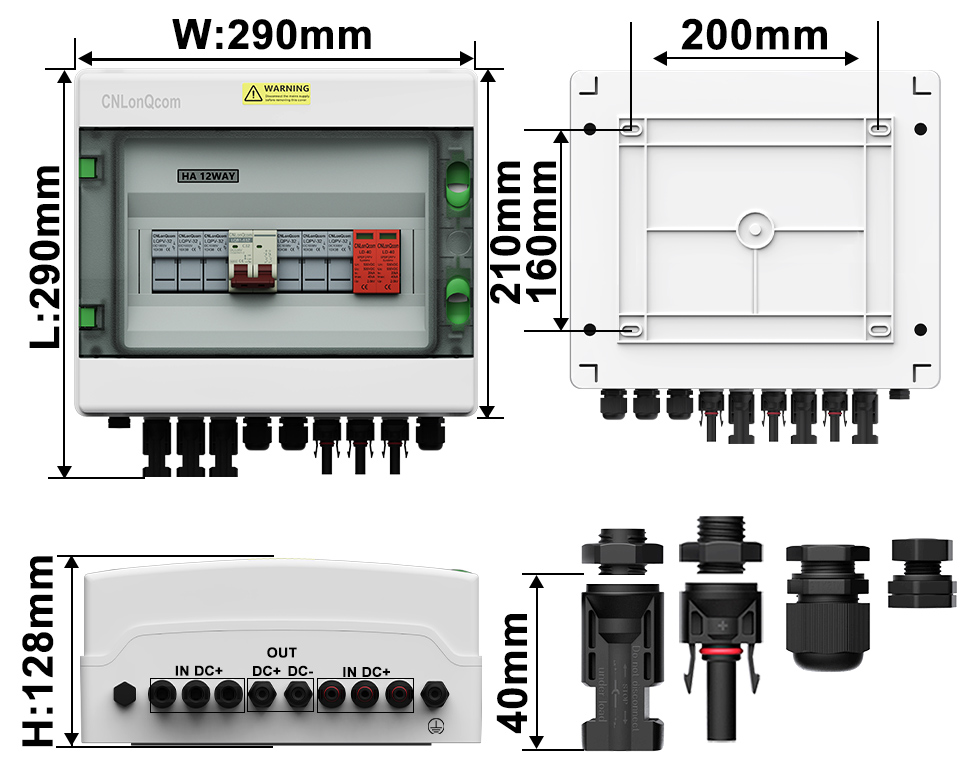

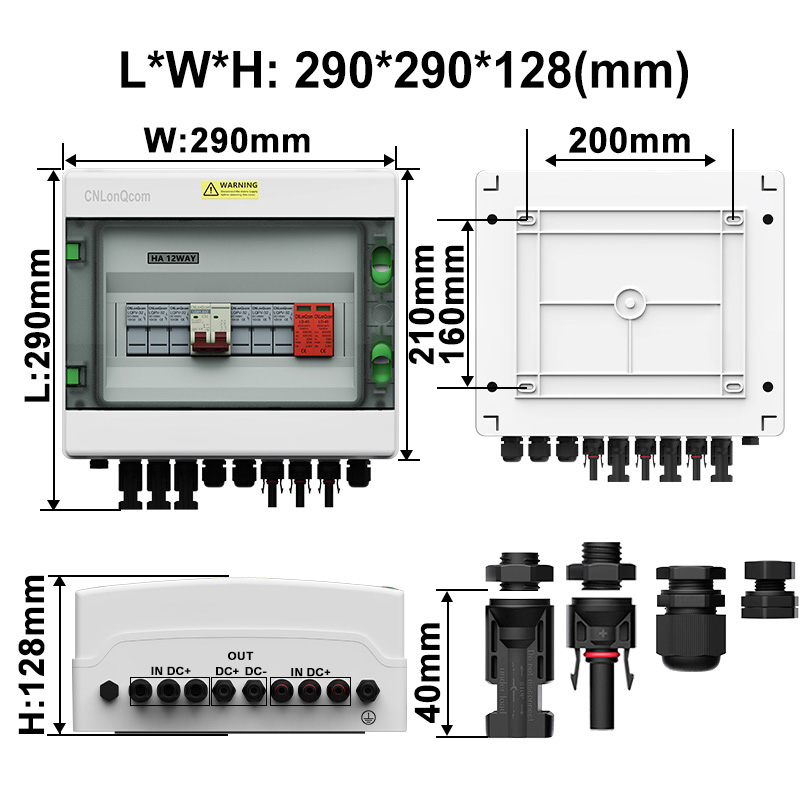

Laki
L*w*h: 290*290*128 (mm)
Mekanikal na na -upgrade na proseso ng crimping para sa kapayapaan ng pag -iisip
Tip:
Ang pag-install ng mga konektor ng MC-4 ay magkakaroon ng pre-install na mga cable,
Ang mga konektor ng PG ay walang
②Pre-konektado na cable bilang default ayon sa na-rate na kasalukuyang diameter
ng 4 ~ 20mm2baguhin o ayon sa mga kinakailangan sa customer

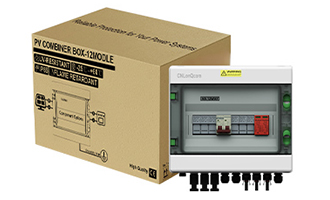

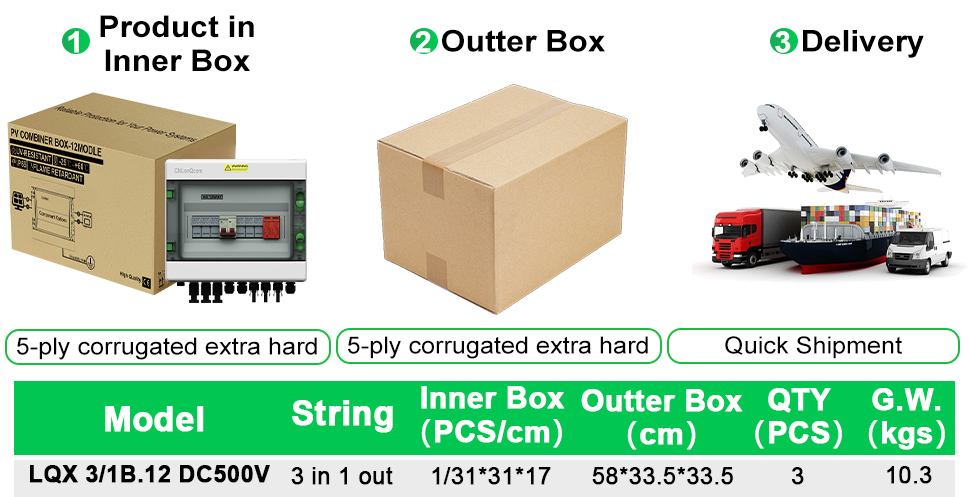

Firm packaging
Garantiyang kapalit ng mga nasirang kalakal
1Produkto sa panloob na kahon
5-ply corrugated extra hard
2Outter Box
5-ply corrugated extra hard
3Paghahatid
Mabilis na pagpapadala
| Modelo | String | Panloob na kahon (PCS/CM) |
Outter Box (cm) |
Qty (PCS) |
G.W. (kgs) |
| LQX 3/2B.12 DC500V | 3 sa 1 out | 1/31*31*17 | 58*33.5*33.5 | 3 | 10.3 |
Ganap na sertipikado
Ang mga tagagawa ng pinagmulan ng mapagkukunan na may mataas na kalidad at mababang presyo
-
ISO:20224q20298ros
-
MCB:OP221014.WLNCO77
-
SPD:OP221014.WLNC076
-
Kahon:ZRC2312055XY-LVD-C1
-
Fuse:OP221014.WLNCO75
-
Konektor:SP1001GZ2204569
Tip: Makipag -ugnay sa amin para sa higit pang mga sertipiko

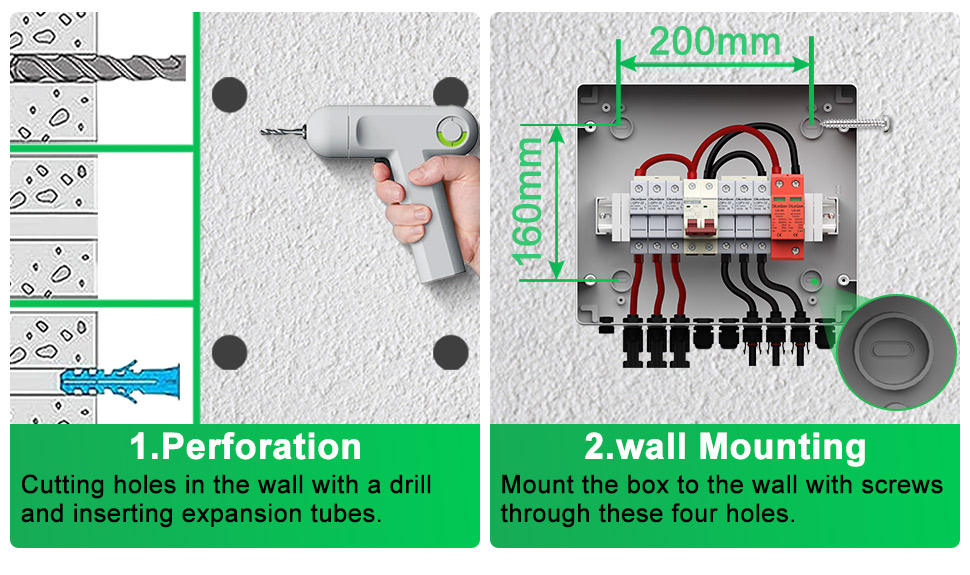

I -install ang ation at mga kable

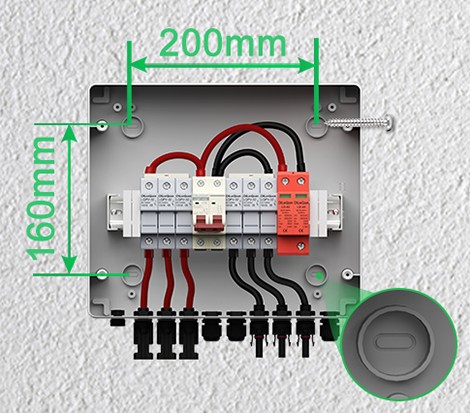

Pag -install
-
1.Perforation
Ang pagputol ng mga butas sa dingding na may drill at pagpasok ng mga tubo ng pagpapalawak.
-
2.Mga pag -mount
I -mount ang kahon sa dingding na may mga turnilyo sa pamamagitan ng apat na butas na ito.

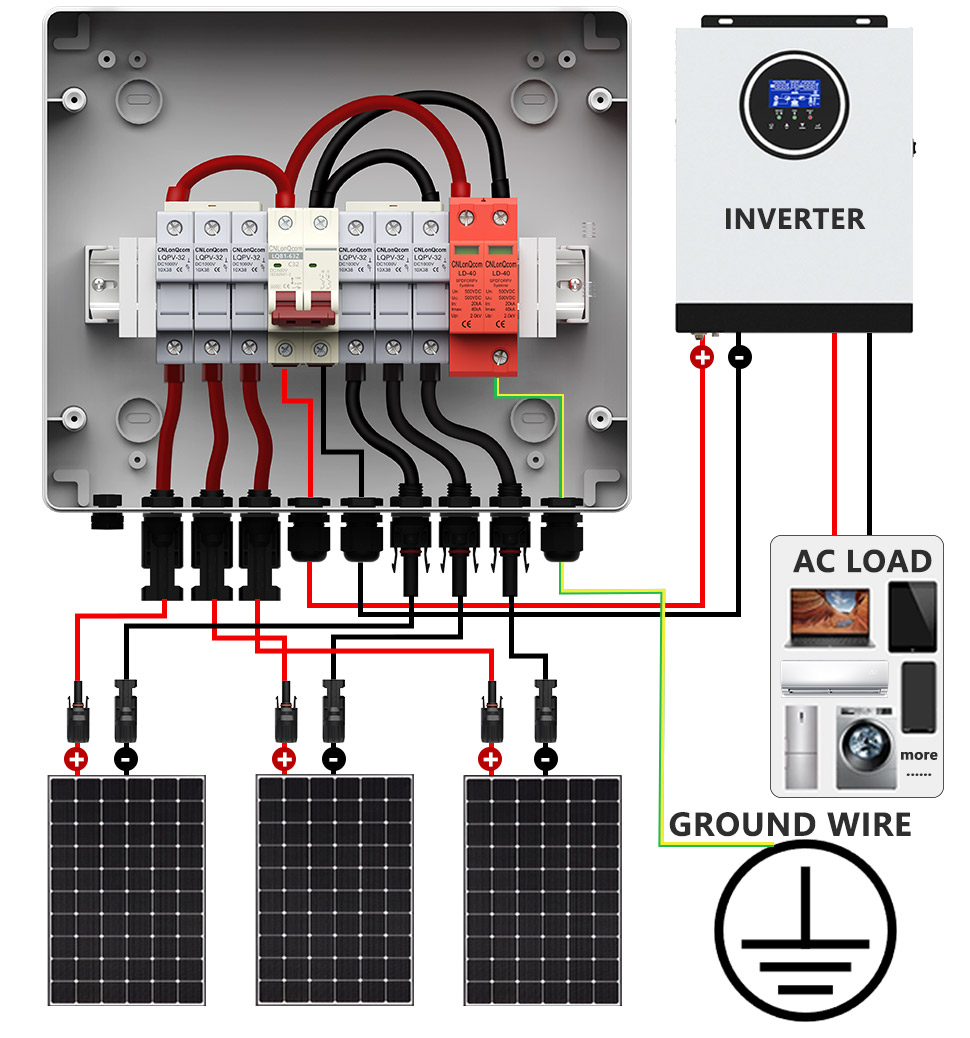

3 sa 1 out wiring

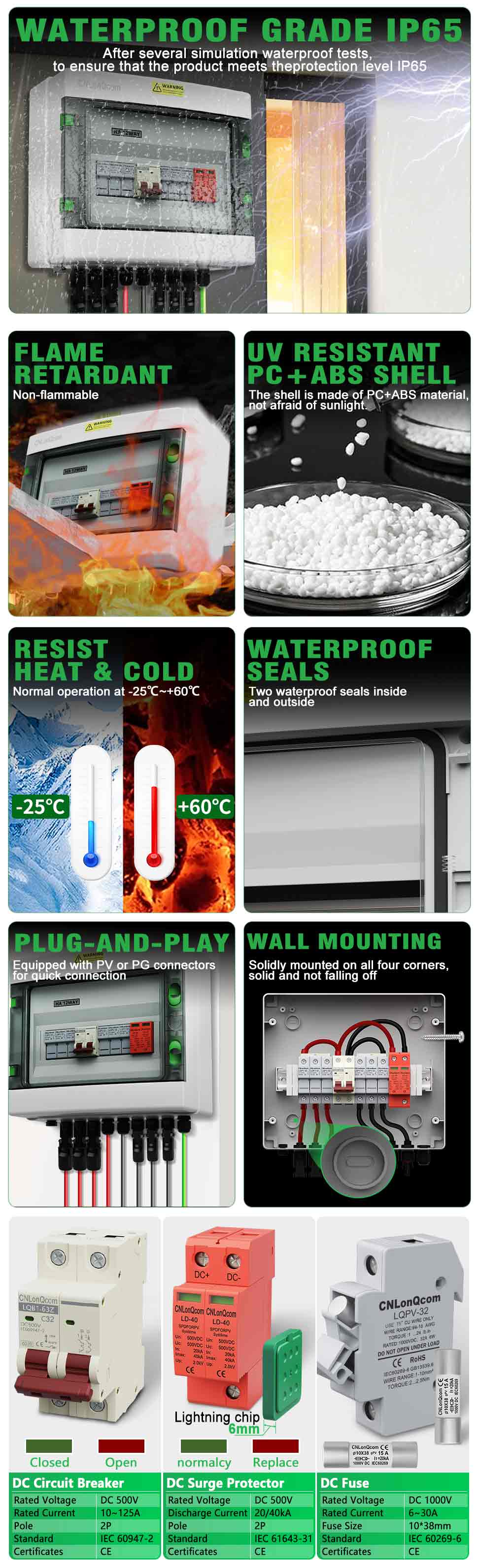

Mga detalye ng produkto

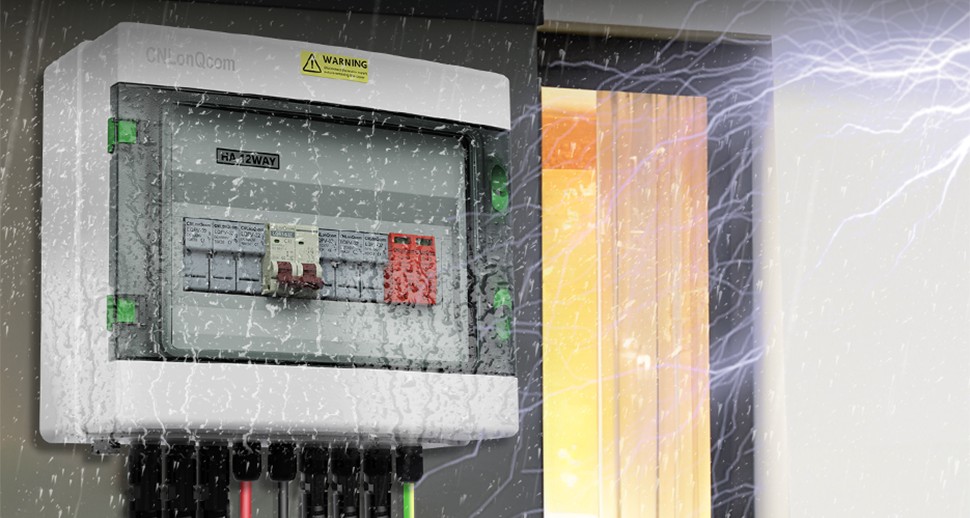

Hindi tinatagusan ng tubig grade IP65
Matapos ang ilang mga pagsubok na hindi tinatagusan ng tubig,
Upang matiyak na ang produkto ay nakakatugon sa antas ng IP65
-

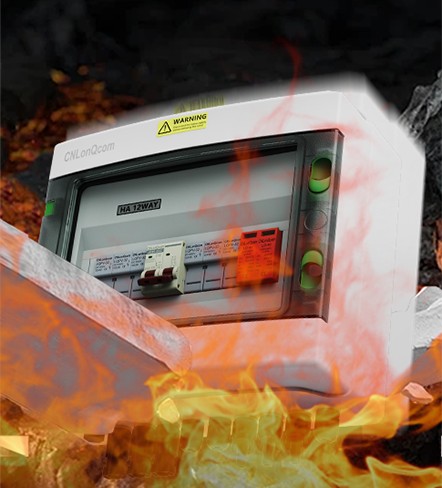

Apoy
RetardantHindi masusunog
-
Lumalaban sa UV
PC+abs shellAng shell ay gawa sa materyal na PC+ABS,
Hindi natatakot sa sikat ng araw. -
Lumaban
Init at malamigNormal na operasyon sa -25 ° C ~+60 ° C.
-

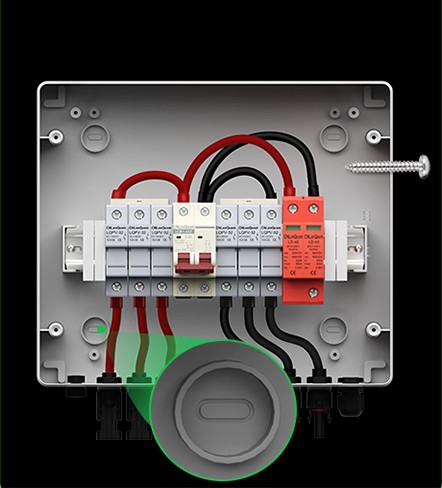

Hindi tinatagusan ng tubig
Mga sealDalawang hindi tinatagusan ng tubig seal sa loob
At sa labas -
Plug-and-play
Nilagyan ng mga konektor ng PV o PG
Para sa mabilis na koneksyon -

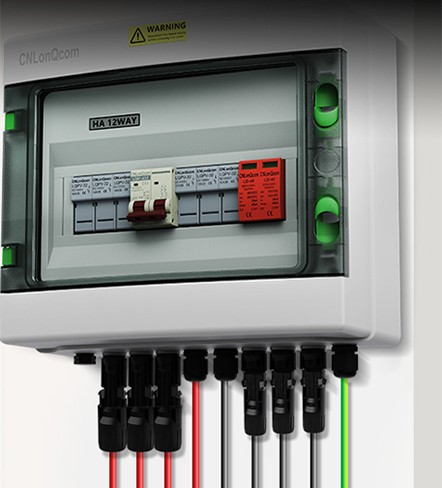

Pag -mount ng pader
Solidong naka -mount sa lahat ng apat na sulok,
solid at hindi bumabagsak
-
DC circuit breaker
Na -rate na boltahe DC 500V Na -rate na kasalukuyang 10 ~ 125a Pole 2p Pamantayan IEC 60947-2 Mga Sertipiko Ce -
DC Surge Protector
Na -rate na boltahe DC 500V Naglalabas ng kasalukuyang 20 / 40ka Pole 2p Pamantayan IEC 61643-31 Mga Sertipiko Ce -
DC fuse
Na -rate na boltahe DC 1000V Na -rate na kasalukuyang 6-30A Laki ng piyus 10*38mm Pamantayan IEC 60269-6 Mga Sertipiko Ce
Application Scenairi10
Ang serye ng CNLONQCOM's HA PLASTIC PV Combiner Box 3 sa 1 out DC500V ay nagtatampok ng isang kaso ng hindi tinatagusan ng tubig na PC+na may selyadong konstruksyon, labis na proteksyon, proteksyon ng maikling circuit, proteksyon ng overvoltage, alikabok, kahalumigmigan at proteksyon ng kidlat.
Ang mga panloob na sangkap ng HA series plastic PV combiner box 3 sa 1 out DC500V/600V/800V ay 2p MCB, 2P SPD at 2P fuse, na gawa sa PA shell.
Ang mga module ng SPD at fuse cores ay maaaring mabilis na mapalitan nang hindi tinanggal ang takip kapag nasira.
Ang serye ng CNLONQCOM's HA PLASTIC PV Combiner Box 3 sa 1 out DC500V/600V/800V ay pangunahing ginagamit para sa proteksyon ng mga sistema ng PV at madalas na ginagamit sa mga off-grid o mga connected system. Tulad ng mga panel ng PV, RV, bangka, panlabas na PV, sambahayan, atbp.
PV Combiner Box 3 sa 1 Out DC500V/600V/800V Epektibong pinoprotektahan ang mga inverters at solar panel mula sa pinsala at nagpapadala mula sa apoy.
