PV Combiner Box 1 sa 1 Out DC500V

CNLONQCOM IP65 PV Combiner Box 1 In 1 Out DC500V/600V/800V na may Circuit Breaker at Surge Lightning Protection at Fuse Para sa Panlabas na Solar Panel DC Systems, RV, Homes, Bangka
● Rated boltahe: DC500V600V/800V
● Na -rate na kasalukuyang: 6/10/16/20/25/32/40/50/63a
● String: 1in 1out
● Pinakamataas na pag -input ng kasalukuyang bawat string: 6/10/15/20/25/30a
● maximum na output kasalukuyang bawat string: 6/10/16/20/25/32/40/50/63/80/100/125A
● Konektor: MC-4 o PG
● Pamantayan: IEC60269-6, IEC60947-2, IEC61643-1
● Materyal ng pabahay: PC+abs
● Sertipiko: CE, IP65, ROHS, ISO9001

Modelo:LQX 1/1B.8H DC500V/600V/800V

Magpadala ng Inquiry

Paglalarawan ng Produkto

Teknikal na data
Modelo	LQX 1/1B.8H DC500V/600V/800V
I -type	MCB at SPD at Fuse
String	1 sa 1 out
Na -rate na boltahe ue (v)	DC500/600/800
Maximum na input kasalukuyang bawat string (a)	6/10/15/20/25/30 Opsyonal
Maximum na output kasalukuyang bawat string (a)	10/16/20/25/32/40/50/63/80/100/125 Opsyonal
Kalidad na sertipiko	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
Pamantayan	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniature Circuit Breaker (MCB)		Surge Protector (SPD)
Frame degree na na -rate ng kasalukuyang (a)	63/125	Sa (8/20) US (KA)	20
Na -rate na kasalukuyang sa (a)	10/16/20/25/32/40/50/63/80/100/125 Opsyonal	IMAX (8/20) US (KA)	40
Na -rate na boltahe ue (v)	DC500/600/800	Na -rate na boltahe ue (v)	DC500/600/800
Na -rate na boltahe ng pagkakabukod ui (v)	DC1000	Antas ng Proteksyon ng Boltahe (KV)	2.0/2.5
Salpok na may boltahe boltahe uimp (kv)	4	Mga Poles	2p
Breaking Capacity ICU (KA)	6	Materyal sa pabahay	Pa
Runbreaking Capacity LCS (LCU)	75%	Kapal ng chip (mm)	6
Uri ng curve	C	Fuse
Mga Poles	2	Na -rate na kasalukuyang sa (a)	6/10/15/20/25/30 Opsyonal
Mode ng mga kable	Walang polaridad, tuktok sa at ibaba o ibaba sa loob at itaas	Na -rate na boltahe ue (v)	DC1000
Materyal sa pabahay	Pa	Mga Poles	2p
Materyal ng conductor	Tanso	Laki ng Fuse (mm)	10*38
Mekanikal na Buhay (MaxTimes)	20000	Materyal sa pabahay	Pa
Buhay na Elektriko (Maxtimes)	6000	Kapaligiran
Pre-install na PV cable		Temperatura ng pagpapatakbo	-25 ℃ hanggang +60 ℃
Diameter ng cable	6.1mm	Kahalumigmigan	≤95%
Maximum na boltahe (v)	1500	Taas	2000m
Pinakamataas na kasalukuyang (a)	55	Pag -install	Pag -mount ng pader
Mga housings
Materyal	PC+abs
Antas ng proteksyon	IP65
Antas ng proteksyon ng epekto	IK10
Input o output connector	Mga konektor ng PG o MC-4

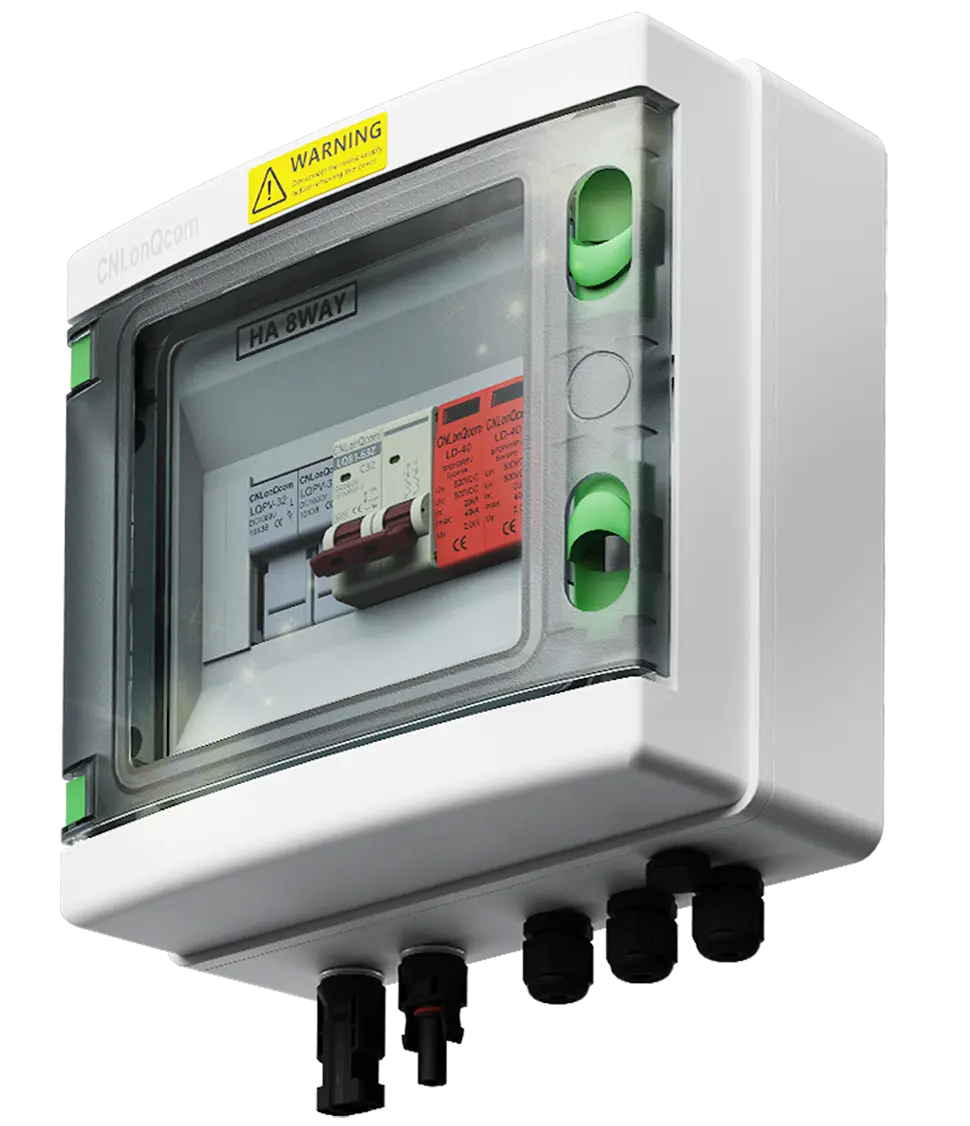

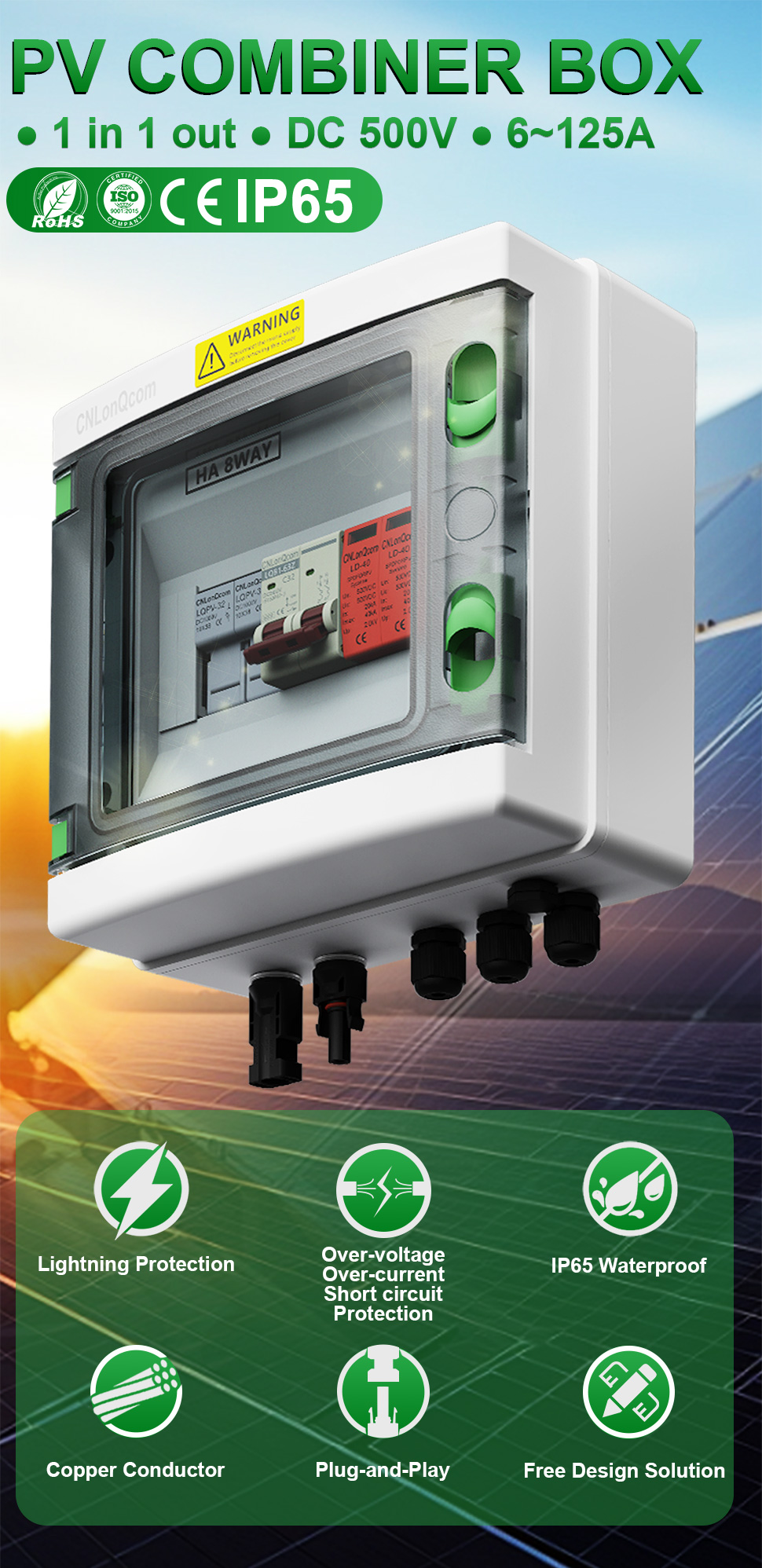

PV Combiner Box

● 1 sa 1 out ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Proteksyon ng Kidlat
Over-boltahe
Labis na kasalukuyang
Maikling circuit
Proteksyon
IP65 hindi tinatagusan ng tubig
Conductor ng tanso
Plug-and-play
Libreng solusyon sa disenyo

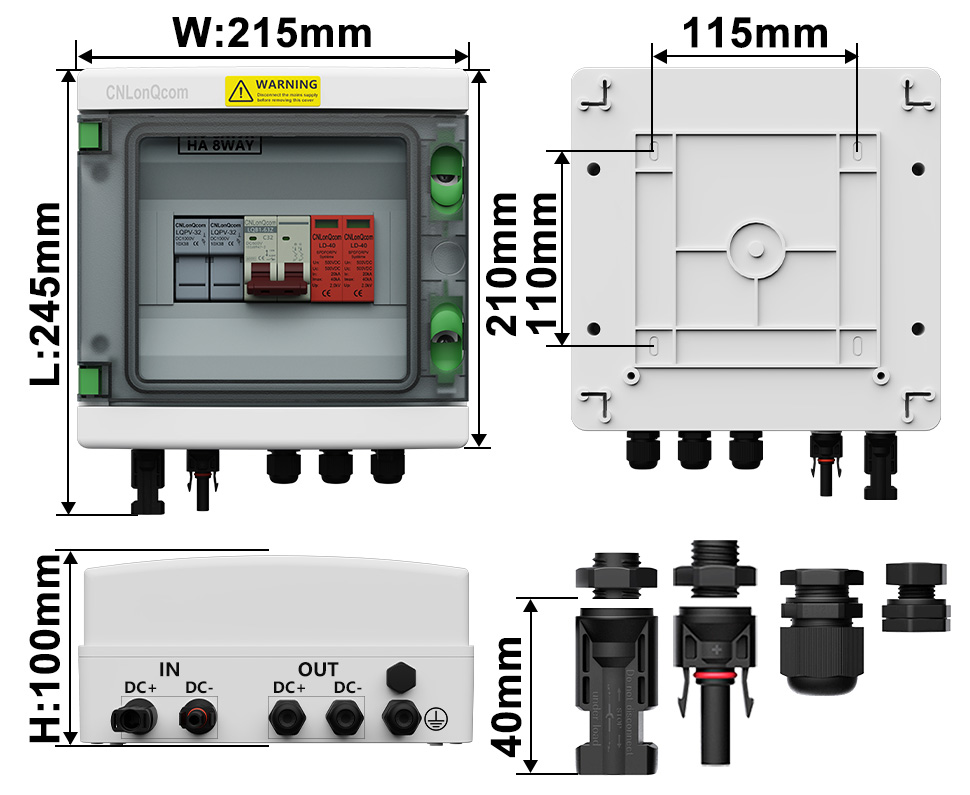

Laki

Lwh: 245215100 (mm)

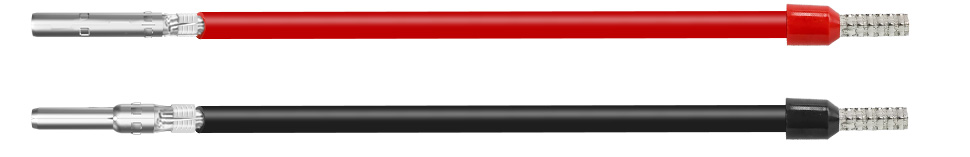

Mekanikal na na -upgrade na proseso ng crimping para sa kapayapaan ng pag -iisip

Tip:
Ang pag-install ng mga konektor ng MC-4 ay magkakaroon ng pre-install na mga cable, Ang mga konektor ng PG ay walang
②Pre-konektado na cable bilang default ayon sa na-rate na kasalukuyang diameter ng 4 ~ 20mm²baguhin o ayon sa mga kinakailangan sa customer

Firm packaging

Garantiyang kapalit ng mga nasirang kalakal

1Produkto sa panloob na kahon

3 mga layer ng makapal na papel na kraft

2Outter Box

5-ply corrugated extra hard

3Paghahatid

Mabilis na pagpapadala

Modelo	Mga string	Panloob na kahon (PCS/CM)	Outter Box (cm)	Qty (PCS)	G.W. (kgs)
LONQ-40.2-1	2in 1out	1/2610.812	57.527.549.5	20	21

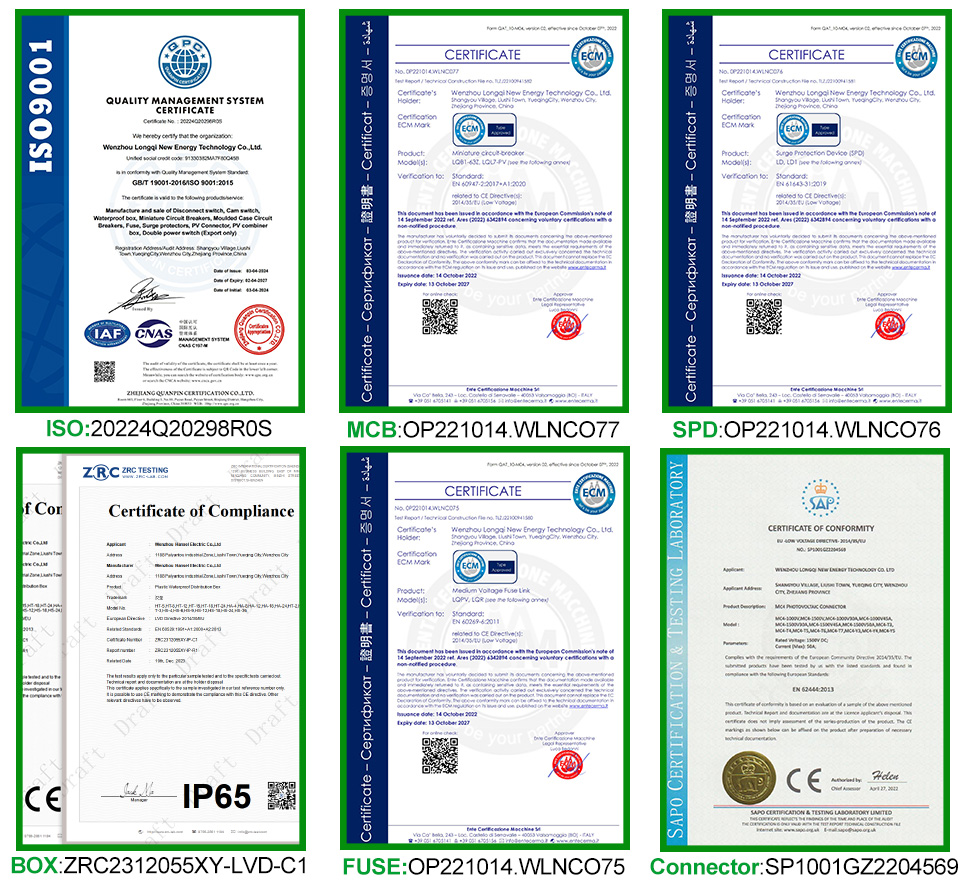

Ganap na sertipikado

Ang mga tagagawa ng pinagmulan ng mapagkukunan na may mataas na kalidad at mababang presyo

ISO:20224q20298ros
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
Kahon:ZRC2312055XY-LVD-C1
Fuse:OP221014.WLNCO75
Konektor:SP1001GZ2204569

Tip: Makipag -ugnay sa amin para sa higit pang mga sertipiko

I -install ang ation at mga kable

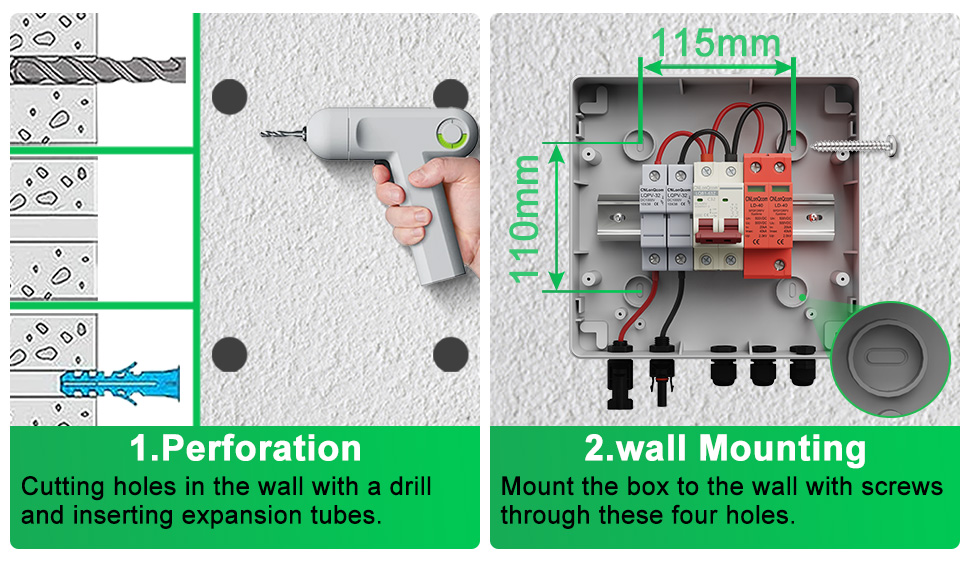

Pag -install

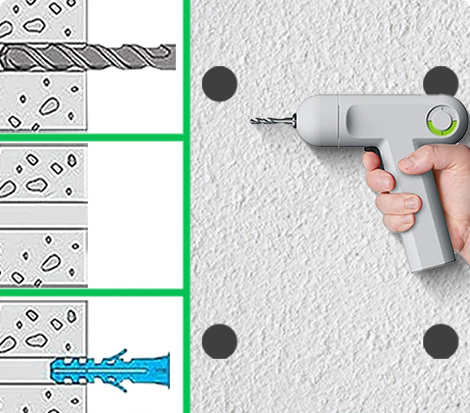

1.Perforation

Ang pagputol ng mga butas sa dingding na may drill at pagpasok ng mga tubo ng pagpapalawak.

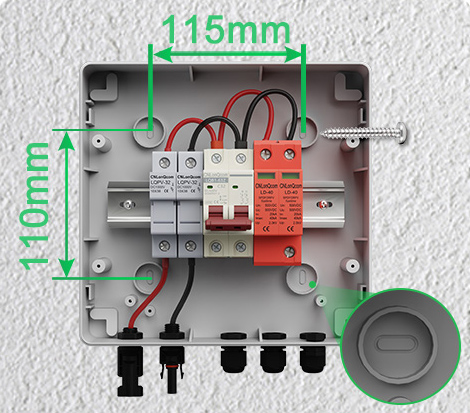

2.Mga pag -mount

I -mount ang kahon sa dingding na may mga turnilyo sa pamamagitan ng apat na butas na ito.

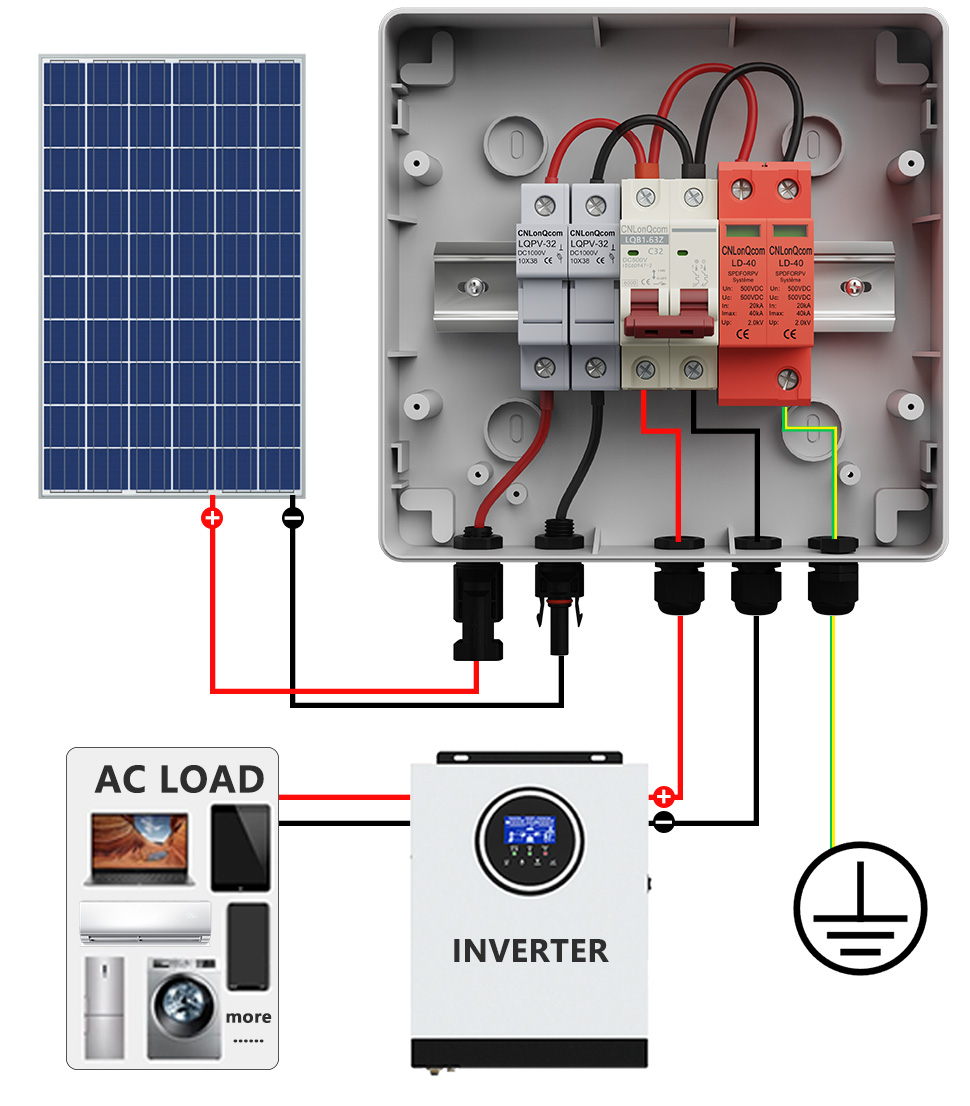

1 sa 1 out wiring

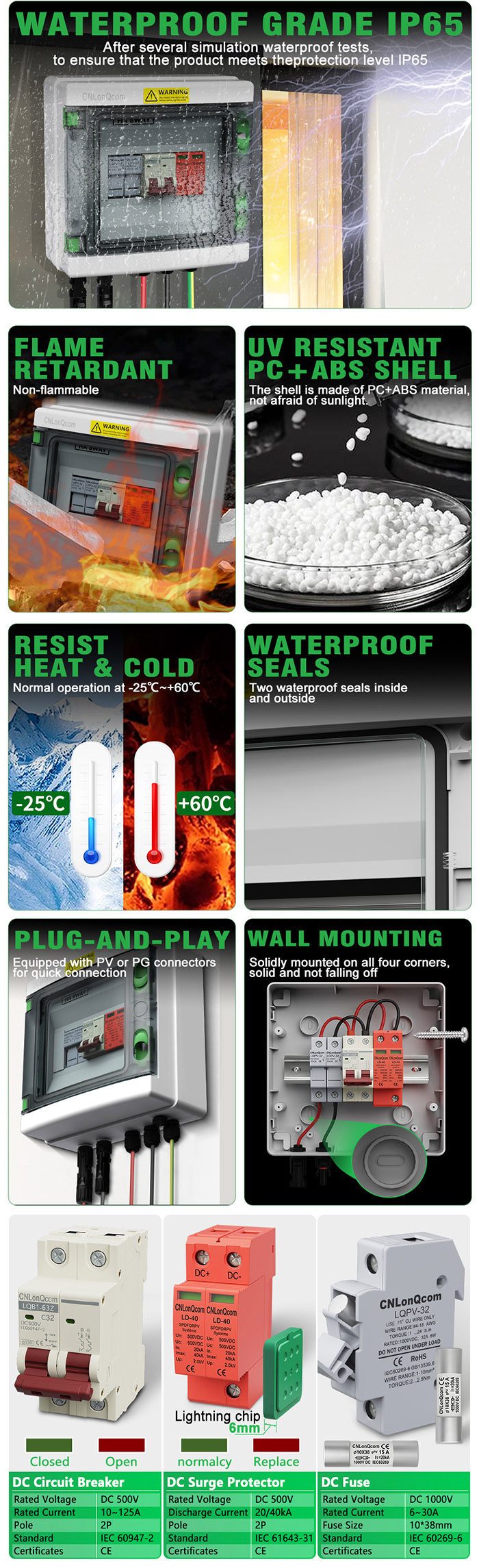

Mga detalye ng produkto

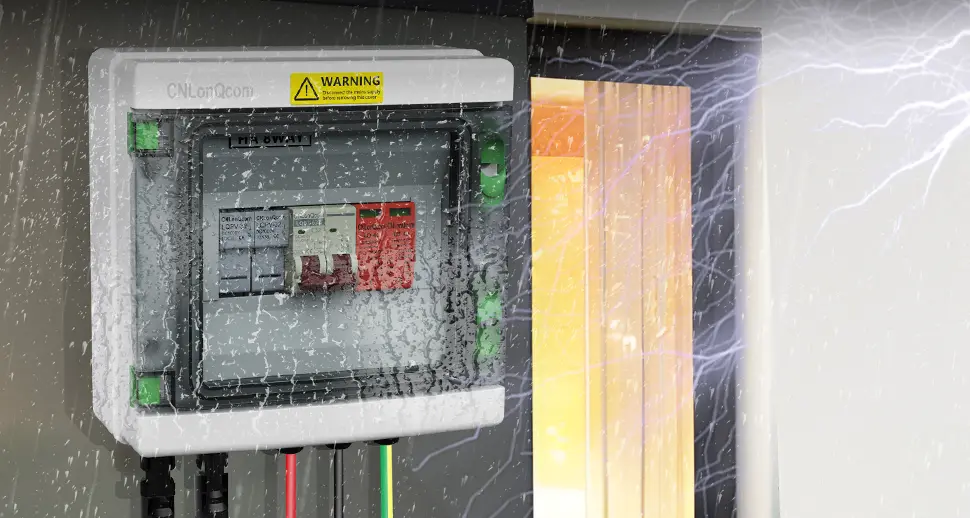

Hindi tinatagusan ng tubig grade IP65

Matapos ang ilang mga pagsubok na hindi tinatagusan ng tubig,
Upang matiyak na ang produkto ay nakakatugon sa antas ng IP65

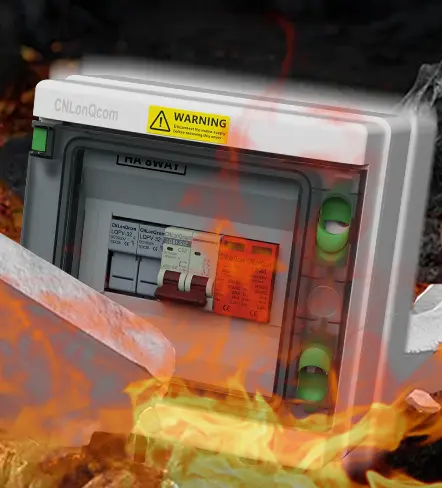

Apoy
Retardant

Hindi masusunog
Lumalaban sa UV
PC+abs shell

Ang shell ay gawa sa materyal na PC+ABS,
Hindi natatakot sa sikat ng araw.
Lumaban
Init at malamig

Normal na operasyon sa -25 ° C ~+60 ° C.

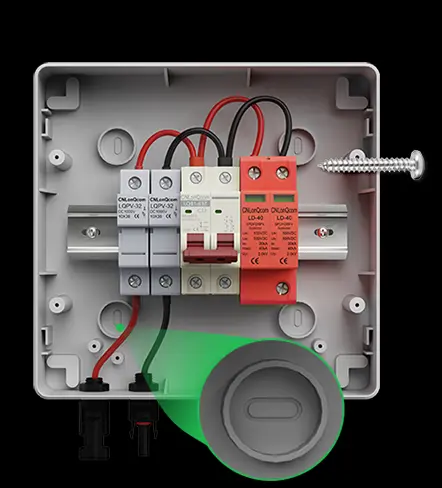

Hindi tinatagusan ng tubig
Mga seal

Dalawang hindi tinatagusan ng tubig seal sa loob
At sa labas
Plug-and-play

Nilagyan ng mga konektor ng PV o PG
Para sa mabilis na koneksyon

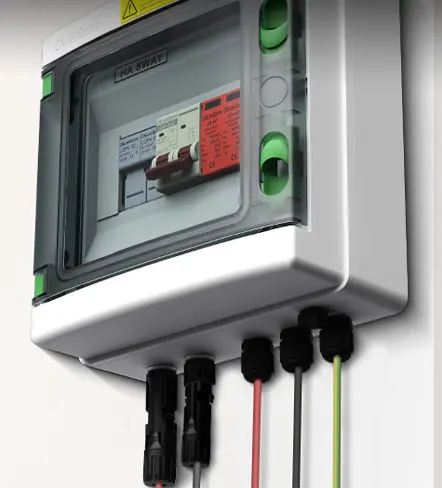

Pag -mount ng pader

Solidong naka -mount sa lahat ng apat na sulok,
solid at hindi bumabagsak

DC circuit breaker

Na -rate na boltahe	DC 500V
Na -rate na kasalukuyang	10 ~ 125a
Pole	2p
Pamantayan	IEC 60947-2
Mga Sertipiko	Ce

DC Surge Protector

Na -rate na boltahe	DC 500V
Naglalabas ng kasalukuyang	20 / 40ka
Pole	2p
Pamantayan	IEC 61643-31
Mga Sertipiko	Ce

DC fuse

Na -rate na boltahe	DC 1000V
Na -rate na kasalukuyang	6-30A
Laki ng piyus	10*38mm
Pamantayan	IEC 60269-6
Mga Sertipiko	Ce

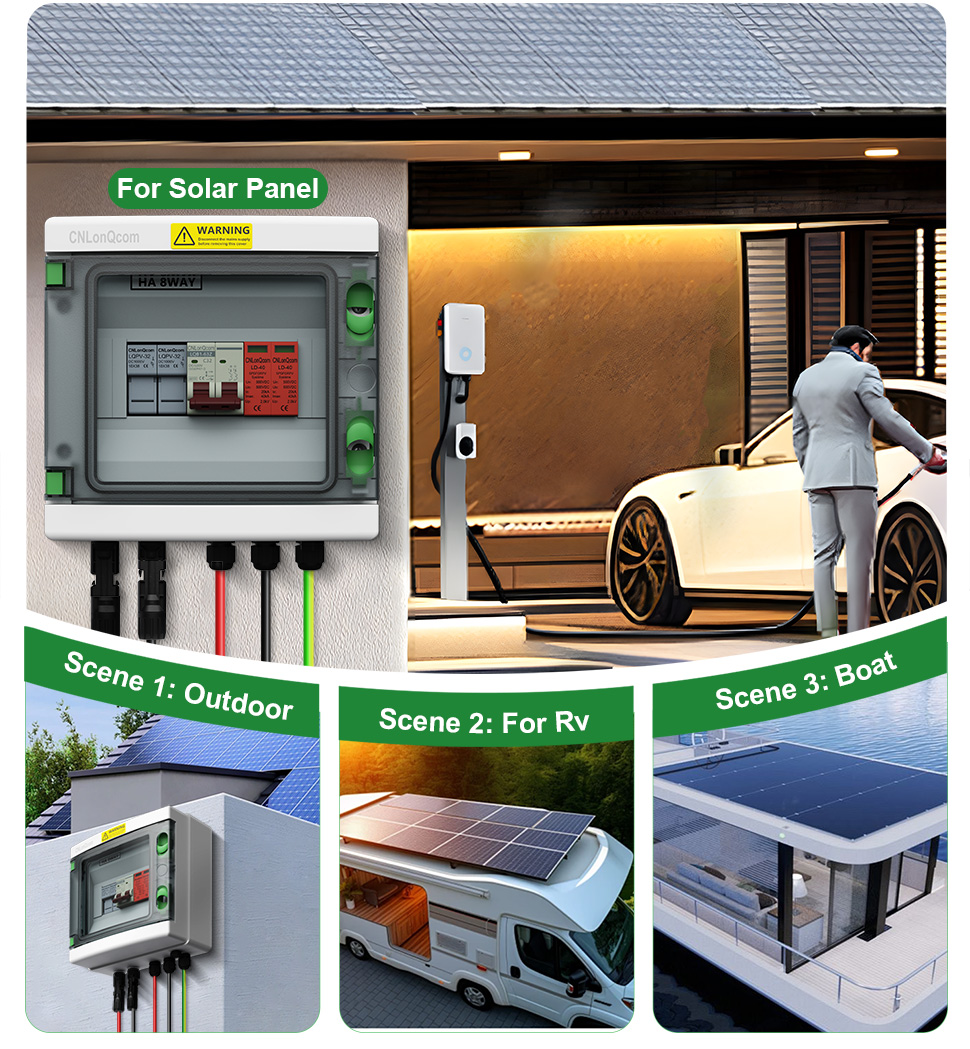

Application Scenairi10

Ang serye ng ha series ng CNLonQcom na plastik na PV Combiner Box 1 sa 1 Out DC500V ay nagtatampok ng kaso ng PC+ABS na hindi tinatagusan ng tubig na may selyadong konstruksyon,Proteksyon ng labis na karga, proteksyon ng maikling circuit, proteksyon ng overvoltage, alikabok, kahalumigmigan at proteksyon ng kidlat.

Ang mga panloob na sangkap ng HA serye plastic pv combiner box 1 sa 1 out DC500V/600V/800V ay2P MCB, 2P SPD at 2P fuse, na gawa sa PA shell.

Ang mga module ng SPD at fuse cores ay maaaring mabilis na mapalitan nang hindi tinanggal ang takip kapag nasira.

Ang serye ng CNLONQCOM's HA PLASTIC PV Combiner Box 1 sa 1 out DC500V/600V/800V ay pangunahing ginagamit para sa proteksyon ng mga sistema ng PV at madalas na ginagamit sa mga off-grid o mga koneksyon na grid. Tulad ngMga panel ng PV, RV, bangka, panlabas na PV, sambahayan, atbp.

PV Combiner Box 1 sa 1 Out DC500V/600V/800VEpektibong pinoprotektahan ang mga inverters at solar panel mula sa pinsala at nagpapadala mula sa apoy.
