Ano ang mga senaryo ng paggamit ng mga kahon ng DC combiner?

Ang prinsipyo ng operating ng aBox ng CombinerPangunahing nagsasangkot ng koneksyon sa circuit at proteksyon. Kapag ang mga module ng photovoltaic ay bumubuo ng DC power, konektado sila sa input port ng kahon ng combiner sa pamamagitan ng mga cable. Ang circuitry sa loob ng kahon ng Combiner ay pinagsasama at ipinamamahagi ang kapangyarihang DC na ito, pagkatapos ay i -output ang pinagsamang DC kapangyarihan sa isang inverter o iba pang kagamitan. Sa panahon ng proseso ng pagsasama, ang mga parameter ng Combiner Box ay sinusubaybayan tulad ng kasalukuyang, boltahe, at kapangyarihan para sa bawat photovoltaic string, at nagpapatupad ng mga aparato ng proteksyon para sa maikling circuit, reverse connection, at overcurrent.

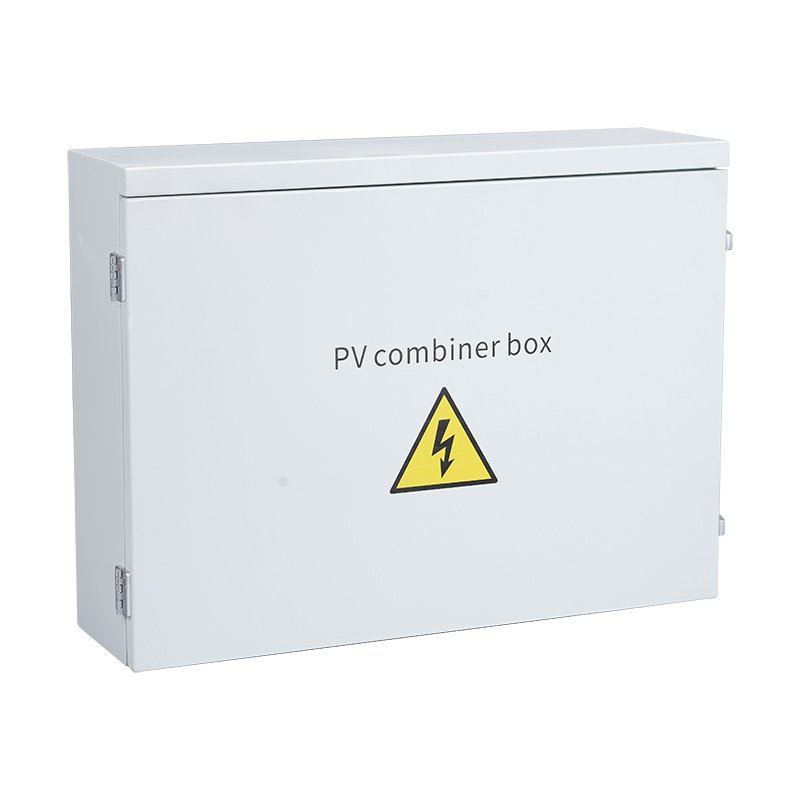

1. DC Combiner Box

Pinagsasama nito ang maramihangDCmga alon na nabuo ng isang solar array sa input ng inverter. Upang mabawasan ang epekto sa grid at maiwasan ang pinsala sa inverter dahil sa labis na boltahe, karaniwang ginagamit ang isang multi-channel na kahanay na koneksyon. Batay sa saklaw ng input ng input ng inverter ng DC, isang tiyak na bilang ng mga module ng PV ng parehong mga pagtutukoy ay konektado sa serye upang makabuo ng isang string ng module ng PV. Ang mga string na ito ay pagkatapos ay konektado sa PV Array Lightning Protection Combiner Box. Ang output ay pagkatapos ay na -ruta sa pamamagitan ng isang kidlat na arrester at circuit breaker, pinadali ang koneksyon sa kasunod na mga inverters.

2. AC Combiner Box

Ginagamit ito para sa mga photovoltaic power generation system na binubuo ng mga string inverters at naka -install sa pagitan ng AC output side ng inverter at ang grid connection point/load. Nilagyan ito ng mga breaker ng circuit circuit, output circuit breakers, AC kidlat na inaresto, at opsyonal na mga instrumento sa pagsubaybay sa intelihente (boltahe ng pagsubaybay sa system, kasalukuyang, kapangyarihan, enerhiya ng kuryente at iba pang mga signal). Ang pangunahing pag -andar nito ay upang pagsamahin ang mga output na alon ng maraming mga inverters at protektahan ang mga inverters mula sa pinsala mula sa AC grid na koneksyon/pag -load. Ito ay nagsisilbing punto ng pagkakakonekta ng output ng inverter, nagpapabuti sa kaligtasan ng system, at pinoprotektahan ang kaligtasan ng mga tauhan ng pag -install at pagpapanatili.

Mga tala sa elektrikal na pag -install ng kahon ng combiner

(1) Ang mga propesyonal na inhinyero ng elektrikal lamang ang maaaring gumana at ikonekta ang mga wire; Ang operasyon at mga kable ay dapat sumunod sa mga nauugnay na pamantayan ng bansa at lokal na lugar;

(2) Bago i -install angBox ng Combiner, gumamit ng isang megohmmeter upang maisagawa ang pagsubok sa pagkakabukod sa mga panloob na sangkap.

.

(4) Ang input at output ay hindi maaaring konektado sa baligtad.

.

(6) Kapag kumokonekta sa mga panlabas na mga kable, tiyakin na ang mga tornilyo ay masikip upang maiwasan ang pag -loosening ng mga kable.

.

(8) Ang mga cable-retardant cable ay dapat gamitin para sa mga kable. Dapat silang ayusin nang maayos, maganda, at ligtas na mai -install upang matiyak ang mahusay na pakikipag -ugnay.
