Pag -unawa sa Molded Case Circuit Breakers (MCCBS): Ang "Tagapangalaga" ng Kaligtasan ng Elektronikong Circuit

Sa mga sistema ng pamamahagi ng kuryente na may mababang boltahe, mayroong isang pangunahing aparato na tahimik na pinangangalagaan ang kaligtasan ng circuit-angMolded case circuit breaker(MCCB). Hindi tulad ng mga malalaking motor na nagpapatakbo sa isang pang -agaw o katumpakan na mga instrumento na nakakaakit ng pansin, ang MCCB ay naging isang kailangang -kailangan na "safety guardian" sa mga sitwasyon tulad ng pang -industriya na paggawa, pagbuo ng mga sistemang elektrikal, at mga bagong aplikasyon ng enerhiya, salamat sa malakas na kakayahan ng proteksyon at malawak na kakayahang umangkop. Ngayon, galugarin namin ang aparatong ito mula sa maraming mga sukat upang alisan ng takip ang mga lihim kung paano pinoprotektahan ang kaligtasan ng circuit.

I. Pagkilala sa MCCBS: Ano ang mga ito, at ano ang naiiba sa kanila?

Mahalaga, ang isang MCCB ay isang proteksiyon na de-koryenteng aparato na ginagamit sa mga sistema ng pamamahagi ng mababang-boltahe, kasama ang pangunahing papel nito bilang "tagapag-alaga" ng kaligtasan ng circuit. Sa istruktura, higit sa lahat ay binubuo ng mga high-lakas na insulated plastic enclosure, conductive contact, at mga yunit ng paglalakbay. Ang insulated enclosure ay hindi lamang pinoprotektahan ang mga panloob na sangkap mula sa panlabas na pagkagambala ngunit epektibong pinipigilan din ang mga panganib sa pagkabigla ng electric.

Maraming mga tao ang nalito ang mga MCCB na may mas karaniwang miniature circuit breakers (MCB), ngunit may mga makabuluhang pagkakaiba sa pagitan ng dalawa. Kumpara sa MCBS, ang MCCBS ay may mas mataas na rate ng kasalukuyang (karaniwang mula sa 63A hanggang 1600A) at mas malakas na kapasidad ng pagsira, na nagbibigay-daan sa kanila upang mahawakan ang mga senaryo na de-koryenteng de-koryenteng. Halimbawa, ang mga MCB ay karaniwang ginagamit sa mga socket ng sambahayan at mga circuit ng ilaw, habang ang mga MCCB ay mas umaasa sa pagprotekta sa mga motor sa mga workshop ng pabrika at pangunahing mga circuit ng pamamahagi ng kuryente sa malalaking gusali.

Ii. Unveiling Core Functions: Paano Pinoprotektahan ng MCCBS ang Kaligtasan ng Circuit?

Ang pangunahing halaga ng MCCBS ay namamalagi sa "proteksyon," na maaaring masira sa tatlong pangunahing pag -andar upang kontrahin ang mga panganib sa circuit fault mula sa iba't ibang mga sukat.

Una ay labis na proteksyon. Kapag ang kasalukuyang sa isang circuit ay patuloy na lumampas sa na -rate na kasalukuyang ng circuit breaker - tulad ng kapag maraming mga aparato sa isang pabrika na nagsisimula nang sabay -sabay, na nagiging sanhi ng labis na pag -load - ang bimetallic strip sa loob ng breaker ay nag -iinit at nagbabago dahil sa thermal effect ng kasalukuyang. Pagkatapos ay nag -trigger ng mekanismo ng tripping upang mabilis na maputol ang circuit. Ang prosesong ito ay epektibong pinipigilan ang layer ng pagkakabukod ng mga wire mula sa pagsunog dahil sa matagal na sobrang pag -init, pagtigil sa mga apoy sa pinagmulan.

Pangalawa ay proteksyon ng short-circuit. Ang isang maikling circuit ay isa sa mga pinaka -mapanganib na mga pagkakamali sa isang circuit. Kapag nangyari ito, ang biglaang pagsulong ng napakalaking kasalukuyang ay maaaring magsunog ng kagamitan at maging sanhi ng pagsabog. Sa puntong ito, ang electromagnetic trip unit ng MCCB ay naglalaro: ang malakas na puwersa ng electromagnetic na nabuo ng malaking kasalukuyang mabilis na nakakaakit ng core ng bakal, na nagmamaneho ng mekanismo ng tripping upang maputol ang circuit sa milliseconds - tulad ng isang "emergency preno" para sa circuit - pag -minimize ng pagkalugi ng kasalanan sa pinakadakilang lawak.

Bilang karagdagan, depende sa mga pangangailangan ng iba't ibang mga sitwasyon ng aplikasyon, ang mga MCCB ay maaaring magamit ng mga karagdagang pag -andar ng proteksyon. Halimbawa, ang pagdaragdag ng isang natitirang kasalukuyang module ay nagbibigay -daan sa proteksyon ng pagtagas upang maiwasan ang mga electric shocks; Ang pag -install ng isang overvoltage/undervoltage protection module ay nagpoprotekta sa mga kagamitan sa katumpakan mula sa pinsala na dulot ng mga anomalya ng boltahe, na ganap na nagpapakita ng kakayahang umangkop ng mga pag -andar nito.

III. Mga pangunahing parameter: Ang "Hard Indicator" para sa pagpili ng tamang aparato

Upang matiyak na ang MCCBS ay nagbibigay ng pinakamainam na proteksyon, ang pagpili ng tamang mga parameter ay mahalaga. Ang mga sumusunod na mga parameter ng core ay direktang matukoy kung ang isang circuit breaker ay maaaring maiakma sa mga tiyak na mga sitwasyong elektrikal.

Ang na -rate na kasalukuyang (IN) ay isang pangunahing parameter, na tumutukoy sa maximum na kasalukuyang na ang circuit breaker ay maaaring patuloy na dalhin. Dapat itong tumpak na naitugma ayon sa lakas ng pag -load. Halimbawa, sa isang sistema ng photovoltaic (PV), ang na -rate na kasalukuyang MCCB ay dapat mapili batay sa output kasalukuyang ng array ng PV - hindi ito dapat masyadong maliit (upang maiwasan ang madalas na tripping) o masyadong malaki (upang maiwasan ang pagkawala ng layunin ng proteksiyon).

Ang pagsira ng kapasidad (ICU/ICS) ay nauugnay sa kakayahan sa paghawak ng kasalanan, na tumutukoy sa maximum na kasalanan na kasalukuyang ang circuit breaker ay ligtas na makagambala. Kapag pumipili ng isang MCCB, kinakailangan na isaalang-alang ang kinakalkula na short-circuit kasalukuyang halaga ng sistema ng pamamahagi ng kuryente. Kung ang kapasidad ng pagsira ay hindi sapat, ang circuit breaker ay maaaring mabigo na epektibong putulin ang circuit sa panahon ng isang maikling-circuit na kasalanan, na humahantong sa mas malubhang aksidente sa kaligtasan sa halip.

Ang rate ng boltahe (UE) ay dapat tumugma sa antas ng boltahe ng circuit. Kasama sa mga karaniwang rating ang 220V single-phase at 380V three-phase. Ang isang mismatch sa boltahe ay hindi lamang makakaapekto sa normal na operasyon ng circuit breaker ngunit maaari ring makapinsala sa mga panloob na sangkap.

Tinutukoy ng tripping curve ang sensitivity ng proteksyon. Ang mga karaniwang uri ng curve (B, C, D) ay angkop para sa iba't ibang mga naglo -load. Halimbawa, ang curve c ay naaangkop sa pag -iilaw at pangkalahatang mga naglo -load ng kuryente, habang ang curve D - na may mas malakas na pagpapaubaya para sa mga inrush currents - ay mas angkop para sa mga kagamitan na may mataas na panimulang alon, tulad ng mga motor at compressor.

Iv. Malawak na Mga Aplikasyon: Isang "Kaligtasan ng Kaligtasan" Mula sa Industriya hanggang Pang-araw-araw na Buhay

Sa mahusay na pagganap nito, ang mga MCCB ay inilalapat sa halos lahat ng mga aspeto ng pamamahagi ng mababang boltahe.

Sa larangan ng pamamahagi ng pang-industriya na pang-industriya, ang mga MCCB ay kumikilos bilang "mga tagapamahala ng kaligtasan" sa mga workshop sa pabrika, na nagbibigay ng labis na karga at proteksyon ng short-circuit para sa mga kagamitan na may mataas na kapangyarihan tulad ng mga motor, mga linya ng produksyon, at mga malalaking tool sa makina, tinitiyak ang mga proseso ng paggawa ay hindi nagambala ng mga pagkakamali sa circuit.

Sa pagbuo ng mga sistemang elektrikal-kung sa mga mall mall, mga gusali ng opisina, o mataas na pagtaas ng mga gusali ng tirahan-ang mga MCCB ay madalas na ginagamit bilang pangunahing switch sa mga kahon ng pamamahagi o mga switch ng proteksyon para sa pamamahagi ng lakas ng sahig. Pinoprotektahan nila ang kaligtasan ng elektrikal ng buong gusali at pinipigilan ang malakihang mga outage ng kuryente o apoy na dulot ng mga lokal na pagkakamali sa circuit.

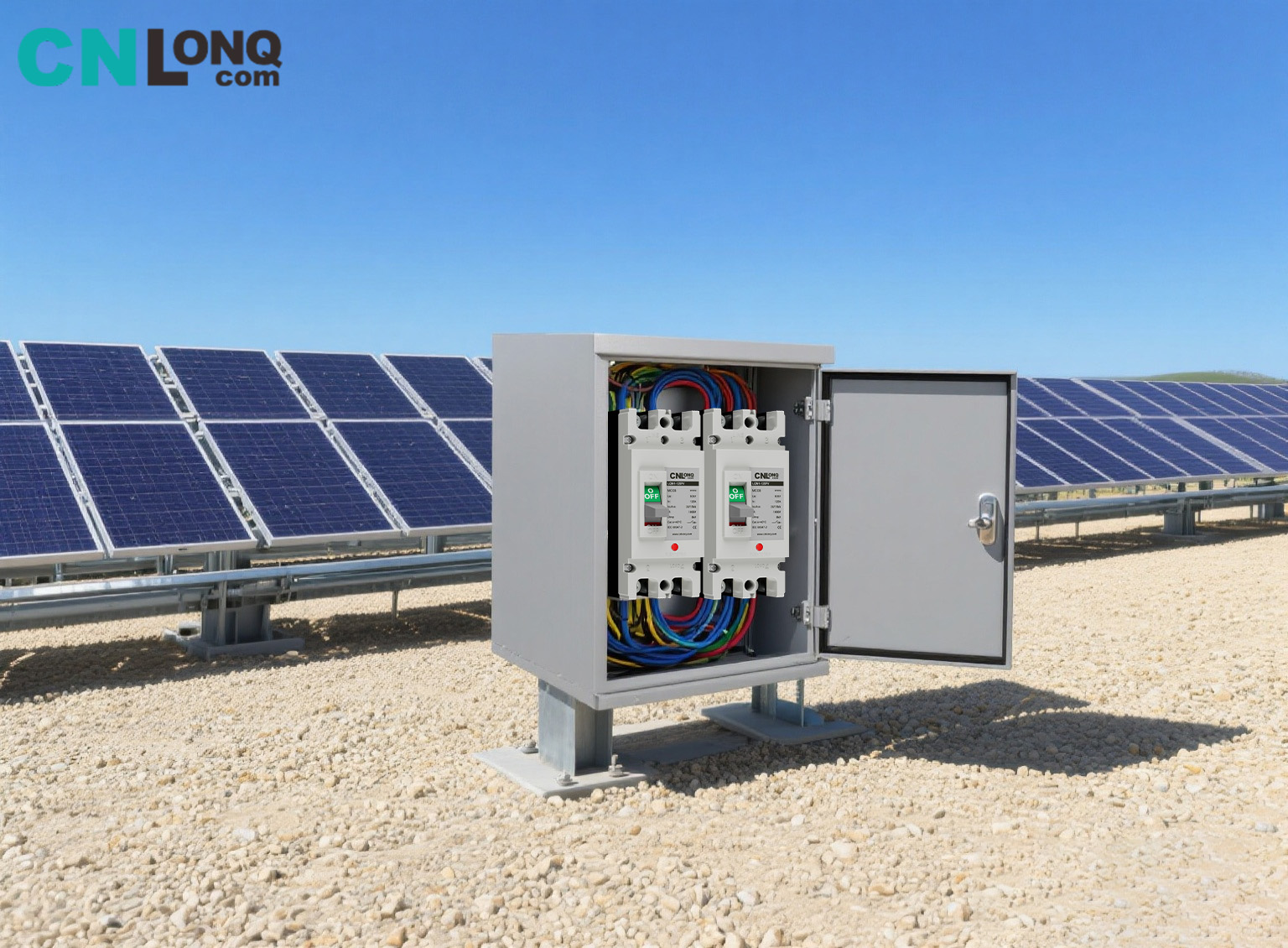

Sa bagong sektor ng enerhiya, ang kanilang papel ay pantay na kritikal. Sa mga sistema ng PV, ang mga MCCB ay naka -install sa mga kahon ng combiner at sa gilid ng inverter upang maprotektahan ang mga output circuit ng mga arrays ng PV; Sa mga sistema ng pag-iimbak ng enerhiya, binabantayan nila ang mga circuit ng baterya, na pumipigil sa mga panganib sa kaligtasan tulad ng overcharging at short-circuiting ng mga baterya, at nagbibigay ng proteksyon para sa aplikasyon ng malinis na enerhiya.

Kahit na sa mga senaryo ng high-power na sibil tulad ng mga villa at malalaking tirahan, ang mga MCCB ay maaaring magbigay ng maaasahang proteksyon para sa mga kasangkapan sa bahay na may mataas na kapangyarihan tulad ng mga gitnang air conditioner, electric water heaters, at buong sistema ng paglilinis ng tubig, paglutas ng problema ng hindi sapat na na-rate na kasalukuyang sa ordinaryong MCBS.

V. Mga Bentahe ng Core: Bakit ang MCCBS ang "ginustong pagpipilian"?

Kung ikukumpara sa iba pang mga aparato ng proteksiyon, ang mga MCCB ay may natatanging pakinabang - isang pangunahing dahilan para sa kanilang malawak na aplikasyon.

Ang malakas na kakayahang umangkop sa kapaligiran ay isang pangunahing highlight. Ang mataas na lakas na insulated plastic enclosure ay maaaring makatiis ng malupit na mga kapaligiran tulad ng mataas na temperatura, mababang temperatura, kahalumigmigan, at radiation ng UV. Kung sa mga panlabas na PV power plant o mga silid ng pamamahagi ng basement, ang mga MCCB ay maaaring gumana nang matatag at mas malamang sa edad o mabigo dahil sa mga kadahilanan sa kapaligiran.

Ang mataas na pagiging maaasahan ay makikita sa katumpakan ng mga pangunahing sangkap. Ang mga pangunahing bahagi tulad ng mga yunit ng paglalakbay ay nagpapanatili ng matatag na kawastuhan, at walang kaunting panganib ng maling pagkakamali o pagkabigo sa proteksyon sa panahon ng pangmatagalang paggamit, na nagbibigay ng patuloy na proteksyon para sa kaligtasan ng circuit.

Ang madaling operasyon at pagpapanatili ay nagpapababa sa threshold para magamit. Sa pamamagitan ng isang compact na istraktura at katamtamang laki, ang mga MCCB ay maaaring direktang isama sa iba't ibang kagamitan sa pamamahagi ng kuryente nang walang kumplikadong mga tool sa panahon ng pag -install. Ang pang -araw -araw na pagpapanatili ay nangangailangan lamang ng mga regular na tseke para sa pagkasira ng enclosure o maluwag na mga kable, at isang taunang manu -manong pagsubok ng "pindutan ng biyahe" - walang madalas na kapalit na sangkap, na makabuluhang binabawasan ang mga gastos sa operasyon at pagpapanatili.

Bukod dito, ang mahusay na pagpapalawak ay nagbibigay -daan sa mga MCCB na umangkop sa mga matalinong pangangailangan. Sa pamamagitan ng pagdaragdag ng mga contact na pantulong at mga module ng alarma, ang mga pag -andar tulad ng remote monitoring at alarming ng kasalanan ay maaaring maisakatuparan, matugunan ang mga kinakailangan ng matalinong pamamahala sa mga modernong sistema ng pamamahagi ng kuryente.

Vi. Paggamit at Pagpapanatili: Ang pagtiyak sa "tagapag-alaga" ay gumagana nang matagal

Upang matiyak na mapanatili ng MCCBS ang matatag na pagganap sa pangmatagalang panahon, mahalaga ang pamantayang paggamit at regular na pagpapanatili.

Ang mahigpit na pagsunod sa mga pamantayan sa pag -install ay kinakailangan. Kapag ang mga kable, ang mga terminal ay dapat na masikip upang maiwasan ang sobrang pag -init na sanhi ng hindi magandang pakikipag -ugnay; Ang mga live na wire, neutral na mga wire, at mga wire ng lupa ay dapat na konektado nang tama. Ang pagbabalik sa polaridad ay maaaring mag -render ng function ng proteksyon na hindi epektibo, na lumilikha ng mga potensyal na peligro sa kaligtasan.

Ang pang -araw -araw na pagpapanatili ay hindi dapat pabayaan. Inirerekomenda na suriin para sa pinsala sa enclosure o mga bitak at maluwag na mga terminal tuwing quarter. Bawat taon, manu -manong pindutin ang "Button Button" upang subukan kung ang pag -andar ng proteksyon ay gumagana nang normal - kung ang pindutan ay nabigo na mag -trigger ng isang paglalakbay, ang napapanahong inspeksyon o kapalit ay kinakailangan.

Kasabay nito, ang mga kapalit na mga tabo ay dapat tandaan: Pagkatapos ng isang biyahe na sapilitan ng kasalanan, huwag i-reset ang breaker nang walang taros. Una, kilalanin ang sanhi ng kasalanan (hal., Labis na karga ng kagamitan o mga puntos na short-circuit sa linya) at i-reset lamang ito pagkatapos malutas ang kasalanan. Kung ang mga breaker na biyahe nang paulit -ulit o nasira ang enclosure, dapat itong mapalitan kaagad kahit na walang malinaw na panlabas na pinsala - ang "faulty operation" ay hindi pinapayagan, dahil maaaring humantong ito sa mga aksidente sa kaligtasan dahil sa pag -iipon ng kagamitan.

Mula sa pangunahing istraktura hanggang sa mga pangunahing pag-andar, mula sa pagpili ng parameter hanggang sa praktikal na aplikasyon, ang mga MCCB ay nagtatayo ng isang solidong "hadlang sa kaligtasan" para sa mga sistema ng pamamahagi ng mababang boltahe. Ang pag -unawa at paggamit ng mga ito nang maayos ay mas mahusay na matiyak ang kaligtasan ng circuit at magbigay ng malakas na suporta para sa matatag na operasyon ng paggawa at pang -araw -araw na buhay.
