Paano Piliin ang Tamang Combiner Box para sa Iyong Photovoltaic System

Ang pagpili ng tamang kahon ng combiner ay isang mahalagang hakbang sa pagtiyak ng mahusay, ligtas, at pangmatagalang operasyon ng isang photovoltaic system.  Bilang isang intermediate na link sa pagitan ng mga solar panel at inverters, maaari itong mangolekta ng direktang kasalukuyang mula sa maraming mga string ng panel, protektahan ang system mula sa mga pagkakamali sa elektrikal, at suporta sa mga pag -andar sa pagsubaybay.  Nahaharap sa maraming mga opsyonal na produkto, narito ang isang komprehensibong gabay upang matulungan kang gumawa ng isang kaalamang desisyon.

1. Linawin ang mga kinakailangan sa system

Una, suriin ang mga tiyak na pangangailangan ng iyong pag -install ng photovoltaic, dahil matukoy ito ng mga pagtutukoy ng kahon ng Combiner.

System Scale: Para sa mga maliliit na sistema ng tirahan, ang isang compact combiner box na may 4-8 na mga channel sa pag-input ay maaaring sapat.  Ang mga malalaking komersyal o utility-scale na proyekto ay nangangailangan ng mga kahon ng combiner na may 16 o higit pang mga input channel upang mahawakan ang dose-dosenang mga string ng panel.

Pag -configure ng Panel: Itugma ang bilang ng mga channel ng pag -input sa disenyo ng string ng iyong panel.  Halimbawa, kung mayroon kang 11 mga panel sa bawat string at isang kabuuang 16 na mga string, ang isang 16-channel combiner box ay mahalaga upang maiwasan ang labis na karga.

Mga Kundisyon sa Kapaligiran: Isaalang -alang ang lokasyon ng pag -install.  Sa mga lugar ng disyerto, ang mga kahon ng combiner ay kailangang magkaroon ng isang IP65 o mas mataas na rating ng proteksyon upang labanan ang alikabok at matinding temperatura (-40 ° C hanggang 70 ° C).  Ang mga lugar ng baybayin ay nangangailangan ng mga anti-corrosion coatings upang labanan ang spray ng asin.

2. Bigyang -pansin ang mga pangunahing teknikal na mga parameter

Ang mga pangunahing pagtutukoy ay direktang nakakaapekto sa pagganap at kaligtasan:

Na -rate na kasalukuyang: Tiyakin na ang kahon ng Combiner ay maaaring makatiis sa maximum na kasalukuyang mula sa mga panel.  Para sa 550wp N-type na mga topcon panel (karaniwan sa mga malalaking proyekto), pumili ng mga fuse at circuit breakers na may isang rate na kasalukuyang 15-20a bawat channel, at ang kabuuang output kasalukuyang dapat tumugma sa kapasidad ng pag-input ng inverter.

Kakayahan ng Boltahe: Piliin ang mga sangkap na na-rate ng DC (karaniwang 1000V o 1500V) upang maging naaayon sa boltahe ng system.  Ang mas mataas na boltahe (1500V) na mga sistema ay maaaring mabawasan ang mga pagkalugi ng cable, na angkop para sa mga pag-install ng utility-scale.

Mga Pag -andar ng Proteksyon: Poriin ang mga kahon ng combiner na may mga sumusunod na pag -andar:

Mga piyus o circuit breakers: maiwasan ang labis na sanhi ng mga maikling circuit o mga pagkabigo sa panel.

Surge Protection Device (SPD): Tumanggi sa mga welga ng kidlat, na mahalaga para sa mga panlabas na pag -install.

Pagsubaybay sa pagkakabukod: alerto ka sa mga pagkakamali sa lupa, binabawasan ang panganib ng apoy.

3. Tiyakin ang pagiging tugma sa mga sangkap ng system

Ang kahon ng combiner ay dapat na walang putol na pagsamahin sa iba pang mga kagamitan sa photovoltaic:

Solar Panels: Suriin kung ang mga terminal ng input ay tumutugma sa iyong uri ng panel cable (tulad ng mga konektor ng MC4) upang maiwasan ang mga isyu sa adapter.

Inverters: Patunayan na ang kabuuang output kasalukuyang at boltahe ng kahon ng combiner ay nasa loob ng saklaw ng input ng inverter.  Halimbawa, ang isang 225kW inverter ay gumagana nang maayos sa isang kahon ng kombinter na nangongolekta ng 16 na mga string ng 550wp panel.

Mga Sistema sa Pagsubaybay: Kung gumagamit ka ng mga tool sa Intelligent Operation at Maintenance, pumili ng isang Combiner Box na may isang RS485 na port ng komunikasyon upang maipadala ang data ng real-time (kasalukuyang, boltahe, temperatura) sa iyong platform ng pagsubaybay.

4. Suriin ang tibay at pagiging maaasahan

Ang kahon ng combiner ay dapat na makatiis ng malupit na mga kondisyon sa isang buhay ng serbisyo na higit sa 20 taon:

Materyales ng pabahay: Pumili ng mga materyales na may mataas na grade tulad ng galvanized steel o aluminyo haluang metal na may mga anti-corrosion coatings.  Mahalaga ito sa mga disyerto o baybayin na kapaligiran kung saan malubha ang alikabok, kahalumigmigan, at pagbabagu -bago ng temperatura.

Pag-alis ng init: Maghanap ng mga disenyo na may mga puwang ng bentilasyon o mga built-in na tagahanga upang maiwasan ang sobrang pag-init, lalo na sa mga mainit na klima.

5. Isaalang -alang ang pag -install at pagpapanatili

Mahalaga ang pagiging praktiko para sa pangmatagalang operasyon:

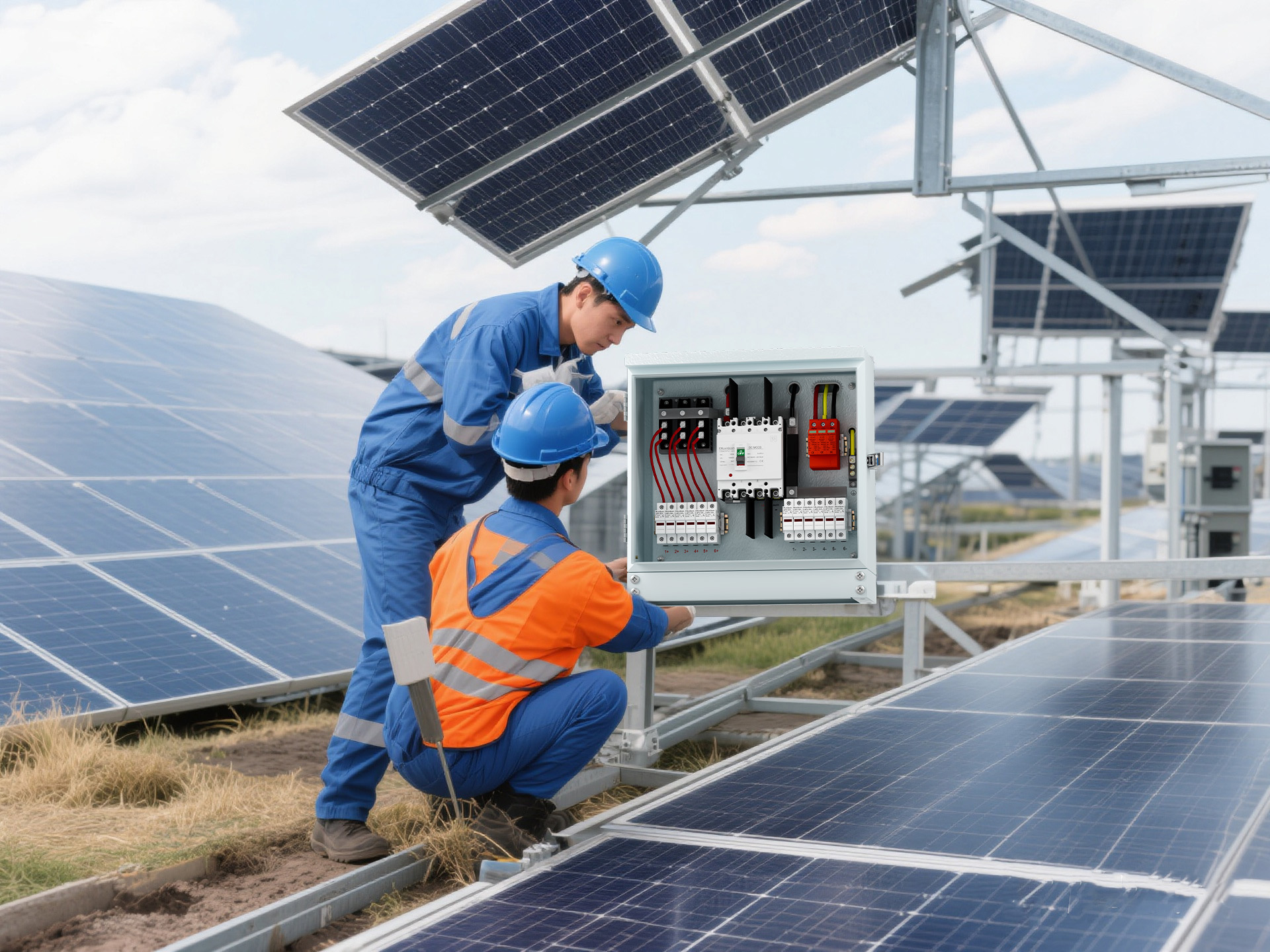

Ang kakayahang umangkop sa pag-install: Ang mga pagpipilian na naka-mount o naka-mount na poste ay dapat umangkop sa layout ng iyong site.  Para sa mga ground-mount na photovoltaic farm, ang mga weatherproof enclosure na may madaling pag-access na mga pintuan ay pinasimple ang mga kable at inspeksyon.

Pagkilala at mga kable: Ang malinaw na pagmamarka ng mga channel ng pag -input (pagtutugma ng mga string ng panel) ay binabawasan ang mga error sa pag -install.  Ang mga modular na disenyo na may mga sangkap na plug-and-play ay nagpapabilis sa pag-setup.

Pag -access: Pumili ng isang combiner box na may isang nababalot na takip at maluwang na panloob na puwang para sa madaling kapalit ng fuse, pagsasaayos ng cable, at pag -aayos.

Sa pamamagitan ng pagtutugma ng kahon ng Combiner sa iyong scale ng system, kapaligiran, at kagamitan, masisiguro mo ang mahusay na koleksyon ng kuryente, mabawasan ang downtime, at protektahan ang iyong pamumuhunan.  Kung para sa mga residential rooftop o utility-scale farms, ang tamang kahon ng combiner ay ang unsung bayani na nagsisiguro sa maayos na operasyon ng photovoltaic system.
