Comprehensive Guide sa Solar PV Systems: Mula sa Paggawa ng Mga Prinsipyo hanggang sa Mga Pangunahing Bahagi

Ang mga solar photovoltaic (PV) system ay mabilis na lumalaki sa buong mundo bilang isang pangunahing malinis na solusyon sa enerhiya. Gayunpaman, maraming mga tao ang hindi pamilyar sa kung paano sila nagtatrabaho at ang kanilang mga kritikal na sangkap. Ang artikulong ito ay nagbibigay ng isang malalim na pagsusuri ng kung paano ang mga solar system ng PV ay nakabalangkas at nagpapatakbo, na may detalyadong mga paliwanag ng mga pangunahing kagamitan tulad ng mga kahon ng kombiner, over/under-boltahe na mga tagapagtanggol, mga switch ng isolator, mga konektor ng solar, piyus, at mga hinubog na circuit circuit breakers (MCCBS).

1. Paano nakabalangkas ang isang solar PV system?

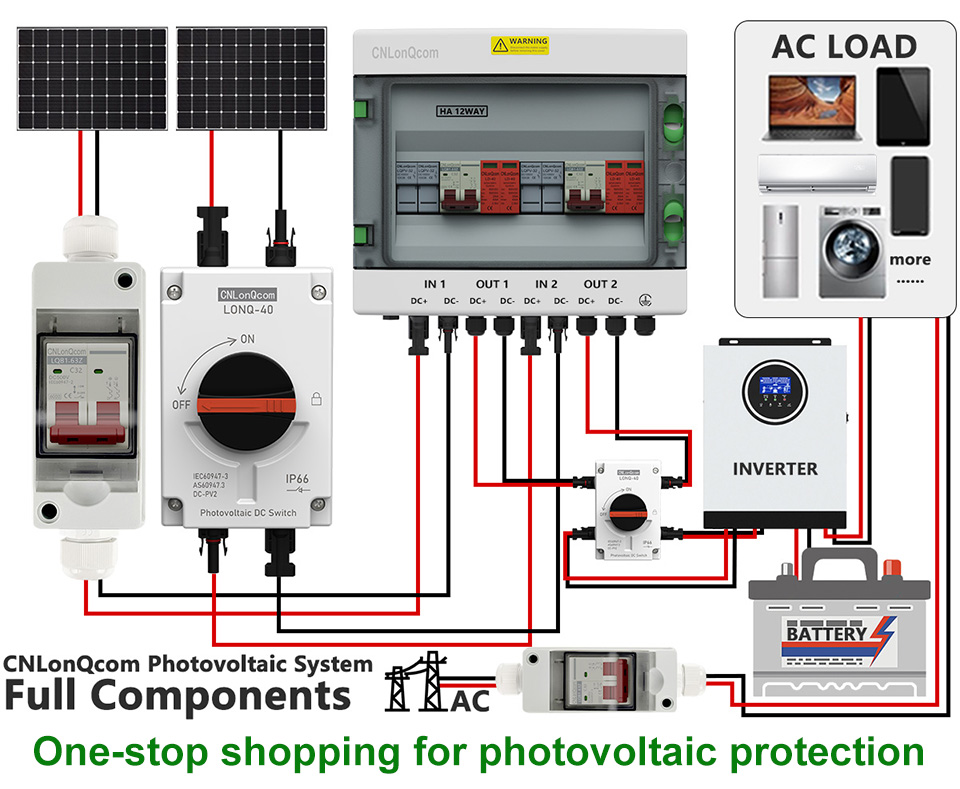

Ang pangunahing layunin ng isang solar PV system ay upang mai -convert ang sikat ng araw sa kuryente at ligtas na maihatid ito sa pag -iimbak ng grid o enerhiya. Ang isang kumpletong sistema ay karaniwang kasama ang mga sumusunod na sangkap:

Solar Panels (PV Modules) → sumipsip ng sikat ng araw at makabuo ng direktang kasalukuyang (DC)

Box ng Combiner (LQX/LqtSerye) → pinagsasama ang mga alon mula sa maraming mga solar panel

Inverter → Nag -convert ng DC sa Alternating Current (AC)

Mga aparato sa Pamamahagi at Proteksyon ng Power (piyus, circuit breaker,switch ng isolator, atbp.) Tinitiyak ang kaligtasan ng system

Sistema ng Pag -iimbak ng Enerhiya (Opsyonal) → Nag -iimbak ng labis na kuryente (hal., Mga baterya ng lithium)

Grid o load → nagbibigay ng kapangyarihan sa mga bahay, negosyo, o grid

2. Paano gumagana ang isang solar PV system?

(1) Photovoltaic Effect & Power Generation

Ang Sunlight ay tumama sa mga solar panel (PV module), at ang materyal na silikon semiconductor ay sumisipsip ng mga photon, na bumubuo ng direktang kasalukuyang (DC).

Ang isang solong panel ay karaniwang gumagawa ng 30V-50V (DC), na may kasalukuyang depende sa intensity ng sikat ng araw at kahusayan sa panel.

(2) Kasalukuyang Pagsasama (Box ng Combiner)

Maramihang mga panel ay konektado sa serye o kahanay, at ang pinagsamang kasalukuyang daloy sa isang kahon ng PV Combiner para sa sentralisadong pamamahala.

Kasama sa kahon ng combiner ang mga piyus, proteksyon ng surge (SPD), at kasalukuyang pagsubaybay upang maiwasan ang mga labis na karga o maikling circuit.

.

Fuse (LQPV-32 Series): Pinipigilan ang labis na kasalukuyang mula sa nakasisirang kagamitan.

Isolator Switch (serye ng LONQ-40): Manu-manong idiskonekta ang mga circuit para sa pagpapanatili.

Ang mga hinubog na kaso ng circuit breaker (serye ng LQM1/M3): nagbibigay ng labis na karga at proteksyon ng short-circuit (hal., 1000V DC-rated MCCBS).

(4) Pagbabago ng Inverter (DC → AC)

Ang DC Power ay pumapasok sa inverter, na nagko -convert ito sa 220V/380V AC para sa paggamit ng sambahayan o pang -industriya.

Ang mga sistema ng grid na nakatali ay nagpapakain ng labis na lakas pabalik sa grid, habang ang mga off-grid system ay nag-iimbak ito sa mga baterya.

(5) Proteksyon ng Over/Under-Voltage (serye ng AVP 2P/4P)

Kapag nagbabago ang boltahe ng grid, awtomatikong pinutol ng over/under-boltahe na protektor ang kapangyarihan upang maiwasan ang pagkasira ng kagamitan.

(6) Mga Wiring at Koneksyon (Solar Connectors)

Ang mga konektor ng solar solar ay ang pamantayan sa industriya, tinitiyak ang hindi tinatagusan ng tubig, lumalaban sa kaagnasan, at mataas na kasalukuyang paghahatid (hal., 30A/1000V).

3. Mga pangunahing sangkap ng isang solar PV system

(1) PV Combiner Box

Pag -andar: Pinagsasama ang maramihang mga string ng solar panel at nagbibigay ng proteksyon.

Mga pangunahing sangkap:

Mga piyus (overcurrent protection)

Surge Protection Device(Spd) (proteksyon ng kidlat)

Kasalukuyang/Pagmamanman ng Boltahe (Opsyonal na Mga Tampok ng Smart)

(2) Over/Under-Voltage Protector (OVP/UVP)

Pag -andar: Sinusubaybayan ang boltahe ng grid at idiskonekta ang kapangyarihan kung ang boltahe ay masyadong mataas (> 270V AC) o masyadong mababa (<170V AC).

(3) DC isolator switch

Pag -andar: Manu -manong idiskonekta ang mga circuit ng DC para sa ligtas na pagpapanatili.

Mga karaniwang uri:

Rotary isolator switch (angkop para sa panlabas na paggamit)

Circuit breaker-type isolator (na may integrated protection)

(4) Solar Connectors (Pamantayang MC4)

Mga pangunahing tampok:

Hindi tinatagusan ng tubig, lumalaban sa UV, pagpapaubaya ng mataas na temperatura

Na -rate na kasalukuyang: 30a

Na -rate na boltahe: 1000V dc

(5) PV Fuse (GPV/GR Series)

Pag -andar: Pinoprotektahan ang mga arrays ng PV mula sa mga maikling circuit at labis na karga.

Mga pagkakaiba mula sa karaniwang mga piyus:

Mataas na rating ng boltahe (DC 1000V+)

Mataas na kapasidad ng pagsira (maaaring makagambala sa malalaking mga alon ng kasalanan)

(6) Molded case circuit breaker (MCCB para sa solar)

Pag-andar: Nagbibigay ng labis na karga at proteksyon ng short-circuit para sa mga DC system.

Karaniwang mga pagtutukoy:

Na -rate na boltahe: DC 1000V

Na-rate na Kasalukuyang: 32a-2000a

4. Mga Aplikasyon ng Solar PV Systems

Residential Rooftop Solar (5KW-10KW, na may imbakan)

Komersyal at Pang-industriya PV Plants (50kw-1mw, grid-nakatali)

Off-Grid Solar Systems (Remote Areas, Baterya Batay)

Agrivoltaics (Pagsasama ng Solar + Agrikultura)

5. Mga Tren sa Hinaharap: Mas matalinong at mas mahusay na mga solar system

Smart Monitoring: Pagsubaybay sa Real-time sa pamamagitan ng mga mobile app (hal., Power Generation, Mga Alerto sa Fault).

Pagsasama ng Solar + Storage: Mga Hybrid System tulad ng Tesla PowerWall.

Microinverters: Na -optimize ang bawat panel nang paisa -isa para sa mas mataas na kahusayan.

Konklusyon

Ang mga sistema ng Solar PV ay nagpapatakbo sa pamamagitan ng proseso ng mga module ng PV → Combiner Box → Inverter → Pamamahagi ng Power → Grid/Imbakan, na may mga kritikal na sangkap tulad ng mga kahon ng kombiner, fuse, switch ng isolator, konektor, at MCCBS na tinitiyak ang mahusay, ligtas, at matatag na pagganap.

Kung isinasaalang-alang mo ang isang pag-install ng solar, piliin ang CNLONQCOM na de-kalidad na mga sangkap ng PV + propesyonal na mga aparato ng proteksyon upang ma-maximize ang kahusayan ng henerasyon ng system at kahusayan ng henerasyon!

Talakayin natin: Anong aspeto ng mga solar system ng Solar PV ang pinaka -interesado sa iyo?
