PV Combiner Box: Kumpletuhin ang Gabay sa Mga Bahagi at Pag -install

Una, ano ang photovoltaic junction box?

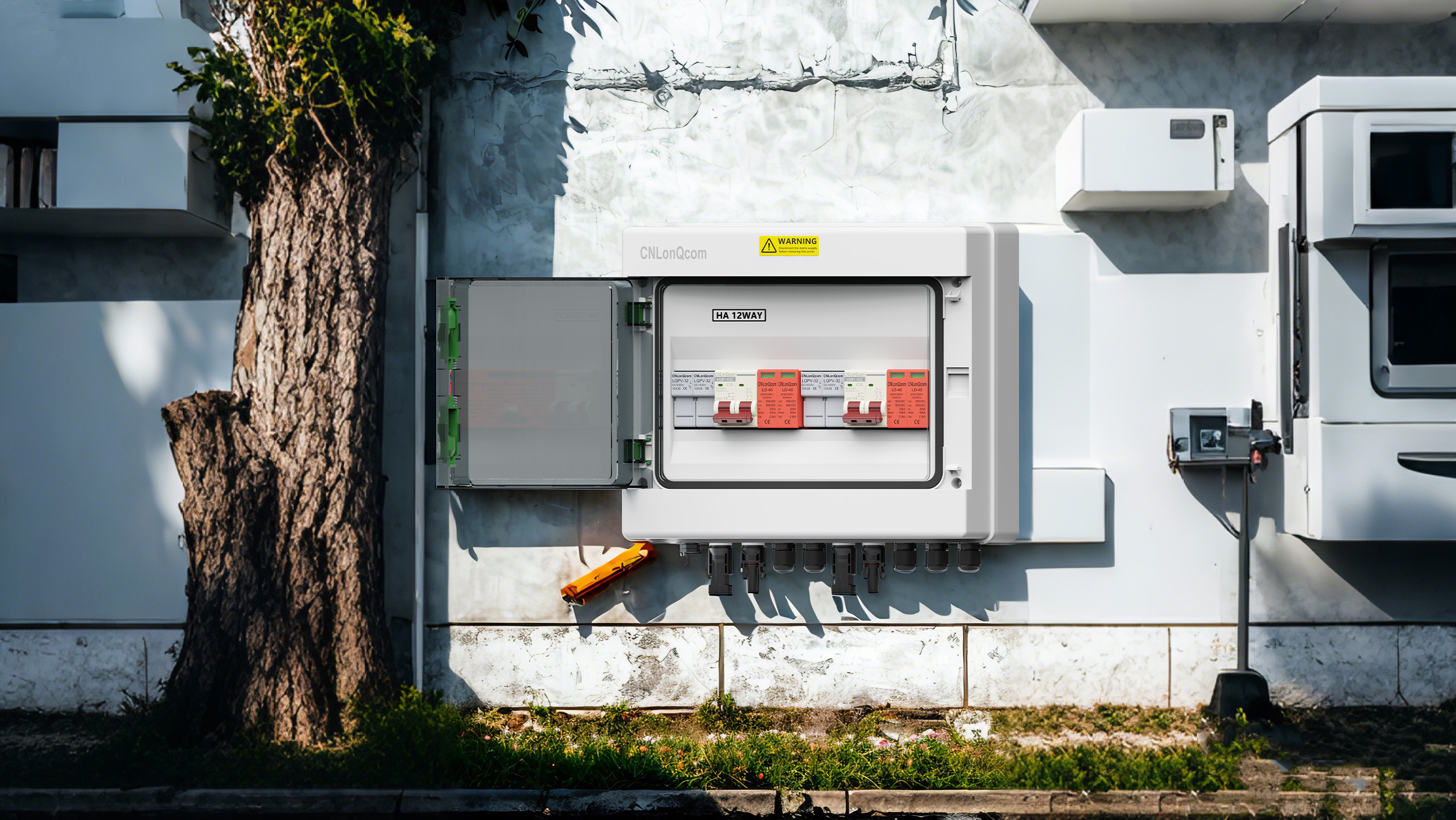

PV Combiner Box(PV Combiner Box) ay ang pangunahing mga de -koryenteng kagamitan ng sistema ng henerasyon ng solar power, pangunahing ginagamit para sa sentralisadong direktang kasalukuyang serye ng photovoltaic, at nagbibigay ng labis na labis, proteksyon ng kidlat at iba pang mga pag -andar ng proteksyon upang matiyak ang ligtas at mahusay na operasyon ng power station.

Pangalawa, ang komposisyon ng kahon ng junction ng photovoltaic

Mga pangunahing sangkap:

Input Terminal: Ikonekta ang maraming mga module ng PV (halimbawa, 6-16 PV module, bawat isa ay sumusuporta sa 10A-15A).

Piyus/circuit breaker: Protektahan ang bawat string mula sa labis na pinsala (karaniwang DC1000V/20A na mga pagtutukoy).

Module ng proteksyon ng kidlat: SPD Surge Protector (40ka Discharge Capacity).

Mga Bahagi ng Auxiliary:

DC paghihiwalay switch: Emergency cut off circuit.

Hindi tinatagusan ng tubig na pabahay: grade ng proteksyon ng IP65, na angkop para sa panlabas na kapaligiran.

Pangatlo, mga hakbang sa pag -install at mga kable

1. Paghahanda bago mag -install:

Kumpirma ang posisyon ng pag -install (malapit sa photovoltaic array at malayo sa direktang sikat ng araw).

Suriin ang ground terminal ng lalagyan (paglaban sa lupa ≤4Ω).

2. Proseso ng mga kable:

Input ng string ng pangkat:

Ikonekta ang kaukulang terminal sa pamamagitan ng polarity (+/-) upang matiyak na ang boltahe ng bawat terminal ay pare-pareho.

I -secure ang konektor ng MC4 upang maiwasan ang virtual na pag -init.

Pagtatapos ng Output:

Kumonekta sa DC input terminal ng inverter (cable cross-sectional area ≥4mm²).

Lightning Protection Grounding:

Ang SPD ground cable (≥6mm²) ay kumokonekta sa ground bar.

3. Power Test:

Sukatin ang bukas na boltahe ng circuit (tumugma sa saklaw ng inverter input).

Suriin kung ang data ng intelihenteng pagsubaybay ay ipinadala nang maayos.

4. Pag -iingat

Mga pagtutukoy sa kaligtasan:

Magsuot ng mga guwantes na pagkakabukod sa panahon ng operasyon. Huwag gumana sa live.

Kung ang panig ng DC ay may mataas na boltahe (600V hanggang 1500V), kailangan mong magtakda ng isang label ng babala.

Mga mungkahi sa pagpapanatili:

Linisin ang kahon nang regular at suriin ang katayuan ng fuse.

Subukan ang pagiging epektibo ng module ng SPD bago ang panahon ng bagyo.

Limang, mga mungkahi sa pagpili

Depende sa laki ng power station:

Maliit na sambahayan: 6-8 input, isinama ang pangunahing pag-andar ng proteksyon.

Pang-industriya at Komersyal na Power Station: 12-16, na may matalinong pagsubaybay at malayong komunikasyon.

Piliin ang Mga Box ng Bus ng TUV/IEC, tulad ng mga produkto ng serye ng CNLONQCOM, upang matiyak ang 25 taon ng pangmatagalang proteksyon!

Ang photovoltaic junction box ay ang "safety hub" ng power station, at ang tamang pag -install at pagpapanatili ay maaaring makabuluhang mapabuti ang kahusayan ng henerasyon ng kuryente. Kung kailangan mo ng mga tukoy na rekomendasyon ng modelo o mga solusyon sa teknikal, mangyaring huwag mag -atubiling kumunsulta sa CNLONQCOM!
