Ang "Gate ng Kaligtasan" sa Mga Sistema ng Photovoltaic: Ang Kritikal na Papel ng Disconnect Switch

Sa "pamilya" ng mga sistema ng henerasyon ng photovoltaic, mayroong isang tahimik na tagapag -alaga - ang switch ng disconnect. Kahit na hindi kapani -paniwala, ang sangkap na ito ay mahalaga para sa pagtiyak ng ligtas na operasyon ng system. Galugarin natin ang kahalagahan ng mahalagang "safety guardian na ito."

Idiskonekta ang switch: Ang kaligtasan ng gate ng mga sistema ng kuryente

Ang isang disconnect switch, tulad ng iminumungkahi ng pangalan, ay isang paglilipat ng aparato na ginamit upang ibukod ang mga circuit. Ang mga pangunahing katangian nito ay kasama ang:

(1) Nakikita ang mga puntos ng pagsira

(2) Walang kakayahan sa arc-extinguishing (mahigpit na ipinagbabawal para sa operasyon ng pag-load)

(3) Pangunahing pag -andar ng pagbibigay ng proteksyon sa paghihiwalay ng elektrikal

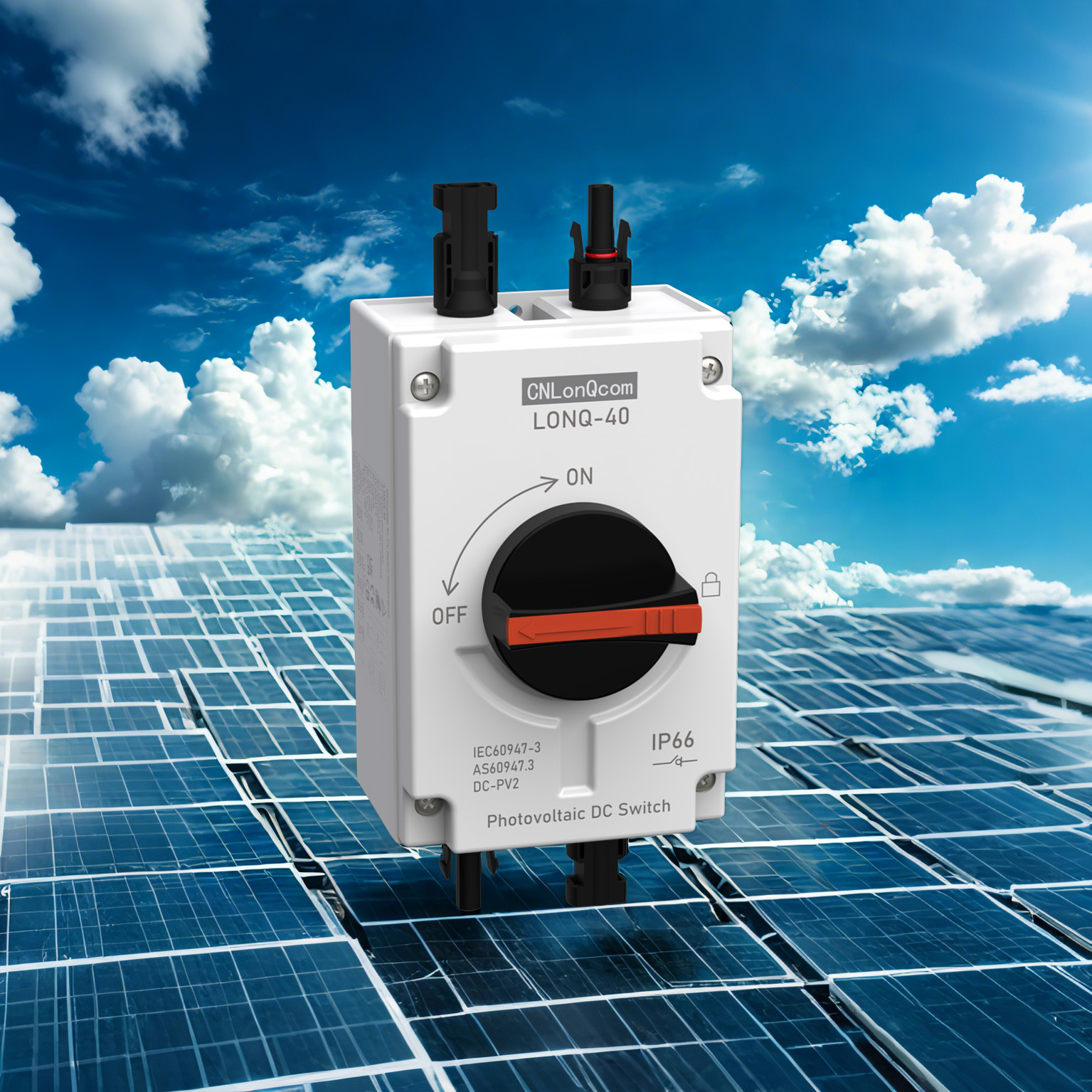

Mga espesyal na tampok ng PV Disconnect switch

Ang mga sistema ng PV ay nangangailangan ng dalubhasang mga switch ng pagkakakonekta na naiiba nang malaki mula sa maginoo na mga switch:

DC na tiyak na disenyo:

Ang mga sistema ng PV ay bumubuo ng direktang kasalukuyang, kung saan ang mga arko ng DC ay mas mahirap na patayin kaysa sa mga AC arc, na nangangailangan ng mga espesyal na pagsasaalang -alang sa disenyo.

Mas mataas na mga rating ng boltahe:

Habang ang mga sistema ng sambahayan AC ay nagpapatakbo sa 220V, ang mga sistema ng PV ay maaaring umabot sa 600V o kahit na 1500V.

Dual Proteksyon:

Karaniwang nangangailangan ng sabay -sabay na pag -disconnect ng parehong positibo at negatibong mga poste upang matiyak ang kumpletong paghihiwalay.

Paglaban sa panahon:

Nagtatampok ng mga IP67 na hindi tinatagusan ng tubig enclosure upang mapaglabanan ang malupit na mga panlabas na kapaligiran, na may mga materyales na PA na epektibong pigilan ang UV radiation, mataas na temperatura, at kahalumigmigan.

Apat na mahahalagang dahilan para sa pag -install ng mga switch ng pagkakakonekta sa mga sistema ng PV

(1) Kinakailangan sa Pagpapanatili ng Kaligtasan:

Ang mga module ng PV ay patuloy na bumubuo ng kapangyarihan kapag nakalantad sa ilaw, na ginagawang mahalaga ang mga switch na switch para sa kumpletong paghihiwalay ng kapangyarihan.

(2) Proteksyon ng DC Arc:

Ang mga propesyonal na disconnect switch ay maaaring makontrol ang tagal ng arko sa loob ng 2ms.

(3) Mga pangangailangan sa pagpapanatili ng system:

Ang pagpapanatili ng inverter at operasyon ng pagpapalawak ng system ay nangangailangan ng garantisadong kumpletong paghihiwalay ng kapangyarihan.

(4) Mandate ng Regulasyon:

Ang mga pamantayang pang-internasyonal tulad ng IEC 60947-3 ay malinaw na nangangailangan ng pag-install.

Mga Pamantayan sa Pag -install ng Propesyonal

(1) Mga Kinakailangan sa Lokasyon ng Pag -install:

DC Input Terminal ng Inverters (Mandatory)

Output Terminal ng Combiner Boxes (Inirerekomenda)

Sa loob ng ≤3 metro ng mga inverters (karaniwang kinakailangan)

(2) Proseso ng Pag -install ng Pamantayan:

① Kumpirma ang kumpletong sistema ng power-off

② Piliin ang mga lokasyon ng pag-install ng mahusay na ma-ventilated

③ Ipatupad ang pag -install ng vertical (ikiling ≤5 °)

④ Gumamit ng mga konektor ng PV na tiyak na MC4

⑤ Masikip ang mga terminal sa tinukoy na metalikang kuwintas (karaniwang 4-5N · m)

⑥ I -install ang mga dustproof at hindi tinatagusan ng tubig na singsing

Mga pagsasaalang -alang sa operasyon sa kaligtasan

(1) Mga Pamantayan sa Operasyon:

Dapat gumamit ng mga insulated tool

Magsuot ng 1000V insulated guwantes sa panahon ng operasyon

Idiskonekta ang AC side bago ang DC side

(2) Mga Kinakailangan sa Pagpapanatili:

Buwanang pagsubok sa mekanikal na operasyon

Quarterly contact condition inspeksyon

Taunang Mga Pagsukat sa Paglaban sa Makipag -ugnay (<50MΩ)

(3) Mga Pamantayan sa Pagpili:

Rating ng boltahe ≥1.25 × boltahe ng system

Kasalukuyang rating ≥1.56 × ISC

Kailangang magkaroon ng sertipikasyon ng TUV/UL/VDE

Madalas na nagtanong

Q: Maaari bang magamit ang mga regular na switch?

A: Ganap na hindi! Ang mga maginoo na switch ay hindi maaasahan na makagambala sa kasalukuyang DC at maaaring madaling magdulot ng mga pagkakamali sa arko.

Q: Kailangan ba ng mga switch ng disconnect araw -araw?

A: Hindi. Pangunahin silang nagsisilbing mga aparato sa backup ng kaligtasan at dapat lamang pinatatakbo kung kinakailangan.

Q: Ilan ang mga disconnect switch na kailangan ng isang sistema?

A: sa minimum, isa sa inverter input; Ang mga mas malalaking sistema ay dapat idagdag ang mga ito sa mga kahon ng combiner.

Konklusyon

Ang PV ay nag-disconnect ng mga switch function tulad ng mga piyus sa sambahayan- hindi nakakagulat sa pang-araw-araw na operasyon ngunit potensyal na buhay- at pag-save ng pag-aari sa mga kritikal na sandali. Tatlong elemento ay kailangang -kailangan: kalidad ng mga produkto, pamantayang pag -install, at regular na inspeksyon. Tandaan: Sa mga sistema ng PV, ang kaligtasan ay dapat palaging mauna!

Para sa mga nagpaplano ng mga sistema ng PV o sa mga alalahanin sa kaligtasan tungkol sa umiiral na mga pag -install, ang CNLONQCOM ay nagbibigay ng konsultasyon ng dalubhasa upang magbigay ng kasangkapan sa iyong system na may maaasahang "mga gate ng kaligtasan." Ang ligtas na paggamit ng kuryente ay nagsisimula sa pagpili ng tamang disconnect switch!
