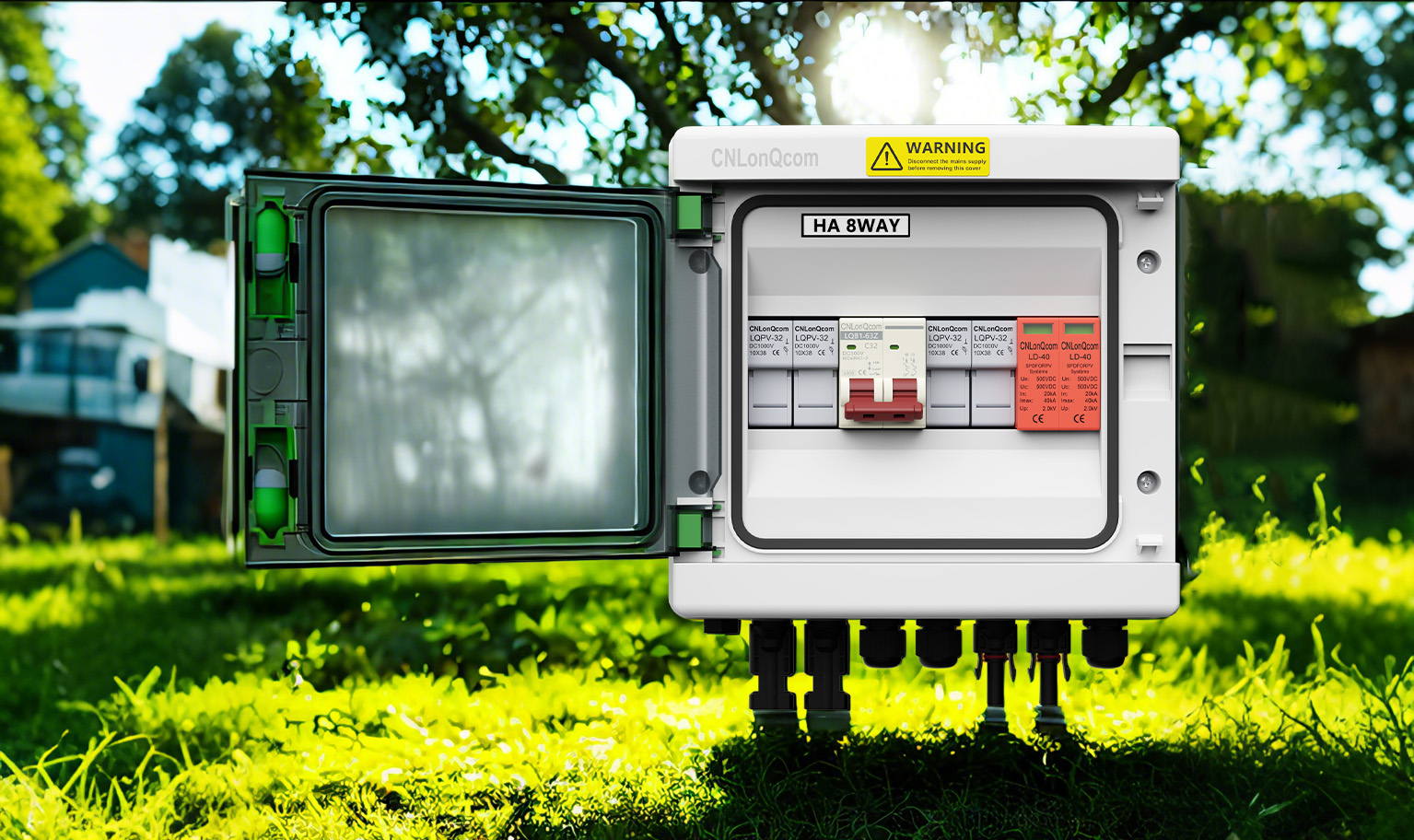

PV Combiner Box: Ang "Power Dispatcher" ng mga solar system

Ang kahon ng PV Combiner ay isa sa mga pangunahing sangkap sa isang solar photovoltaic system. Pangunahing ginagamit ito upang tipunin ang kasalukuyang mula sa maraming mga string ng PV at ipadala ito sa pamamagitan ng isang solong pangunahing cable sa inverter. Naghahain ito hindi lamang bilang isang "hub" para sa pamamahagi ng kuryente ngunit gumaganap din ng isang mahalagang papel sa pagprotekta sa kaligtasan ng system.

1. Pangunahing pag -andar ng isang kahon ng PV Combiner

(1) Kasalukuyang koleksyon

Pinagsasama ang kasalukuyang mula sa maraming mga string ng PV, binabawasan ang bilang ng mga cable at pinasimple ang istraktura ng system.

(2) Overcurrent Protection

Gumagamit ng mga piyus (LQPV-32/LQPV-32X) o mga circuit breaker (LQB1-63Z/12Z) upang maiwasan ang pinsala na dulot ng overcurrent o maikling circuit.

(3) Proteksyon ng Kidlat

Nilagyan ng mga built-in na aparato na proteksiyon (LD-40 2P/3p) upang maiwasan ang pinsala mula sa mga welga ng kidlat.

(4) Pag -andar ng Pagsubaybay

Sinusubaybayan ang mga parameter tulad ng kasalukuyang at boltahe sa real-time, na tumutulong sa mga gumagamit na maunawaan ang katayuan ng pagpapatakbo ng system.

2. Pangunahing sangkap ng isang kahon ng PV Combiner

(1) Mga piyus (LQPV-32/LQPV-32X) o circuit breakers (LQB1-63Z/12Z)

Ginamit para sa labis na proteksyon, awtomatikong pinutol ang circuit kapag ang kasalukuyang lumampas sa na -rate na halaga.

(2) Surge na mga aparato ng proteksiyon (LD-40 2P/3P)

Maiwasan ang pinsala mula sa mga welga ng kidlat o mga boltahe na surge.

(3) Mga diode ng paghihiwalay (Mc4-diode)

Pigilan ang reverse kasalukuyang daloy, pagprotekta sa mga module ng PV.

(4) Mga aparato sa pagsubaybay

Subaybayan ang mga parameter tulad ng kasalukuyang, boltahe, at kapangyarihan. Ang ilang mga high-end combiner box ay sumusuporta din sa remote monitoring.

3. Paano pumili ng isang kahon ng PV Combiner?

(1) Bilang ng mga input

Piliin batay sa bilang ng mga string ng PV, tulad ng 2-way, 5-way, atbp.

(2) Na -rate ang kasalukuyang at boltahe

Itugma ang kasalukuyang at mga kinakailangan sa boltahe ng system.

(3) rating ng proteksyon

Pumili ng isang produkto na may isang IP65 o mas mataas na rating upang mapaglabanan ang mga panlabas na kondisyon tulad ng hangin at ulan.

4. Paano mag -install ng isang kahon ng PV Combiner

(1) Maghanap ng isang mahusay na maaliwalas at madaling ma-access na lokasyon upang mai-mount ang kahon ng Combiner.

(2) Ikonekta ang grounding wire upang matiyak ang kaligtasan.

(3) Ikonekta ang mga cable ng string ng PV sa kahon ng Combiner at i -link ang mga ito sa mga piyus o circuit breaker.

(4) Ikonekta ang pangunahing cable sa inverter.

(5) Suriin ang lahat ng mga koneksyon at subukan ang operasyon ng system.

5. Regular na pagpapanatili para sa kahon ng Combiner

(1) Suriin kung ang mga piyus o circuit breaker ay gumagana nang maayos.

(2) Malinis ang alikabok at labi upang matiyak ang wastong pagwawaldas ng init.

(3) Suriin ang mga koneksyon sa cable para sa pagkawalang -kilos o kaagnasan.

(4) Subukan ang katayuan ng mga aparato ng proteksyon ng pag -surge.

Sa ilalim ng normal na paggamit at pagpapanatili, ang isang de-kalidad na kahon ng PV Combiner ay maaaring tumagal ng 10-20 taon. Gayunpaman, ang aktwal na habang buhay ay nakasalalay sa mga kondisyon ng kapaligiran (hal., Temperatura, kahalumigmigan) at mga kasanayan sa pagpapanatili.

6. Mataas na kaligtasan ng mga kahon ng PV Combiner

Ang de-kalidad na mga kahon ng PV Combiner ay nagtatampok ng labis na proteksyon, proteksyon ng kidlat, at mga disenyo ng hindi tinatagusan ng tubig, tinitiyak ang mataas na kaligtasan. Gayunpaman, ang mga mababang kalidad na produkto o hindi tamang pag-install ay maaaring humantong sa pagkasira ng apoy o kagamitan. Samakatuwid, mahalaga na pumili ng isang kagalang -galang tagagawa tulad ng Cnlonqcom. Sa sampung taong karanasan sa industriya ng photovoltaic, nag-aalok kami ng advanced na teknolohiya at maaasahang serbisyo pagkatapos ng benta upang mapangalagaan ang iyong kaligtasan sa kuryente.

Konklusyon

Bagaman ang mga kahon ng PV Combiner ay maaaring hindi kapansin -pansin bilang mga module ng PV o inverters, naglalaro sila ng isang kailangang -kailangan na papel sa system. Kung ito ay isang maliit na sistema ng rooftop para sa mga bahay o isang malaking sukat ng planta ng solar power, ang kahon ng combiner ay mahalaga para sa pagtiyak ng mahusay na paghahatid ng kuryente at ligtas na operasyon.

Piliin ang Cnlonqcom para sa pagiging maaasahan at kapayapaan ng isip! Magtulungan tayo upang maprotektahan ang hinaharap ng berdeng enerhiya!
